Шлифовальный центр с внешним цилиндром HG350C
для зубчатых передачгоризонтальныйЧПУ

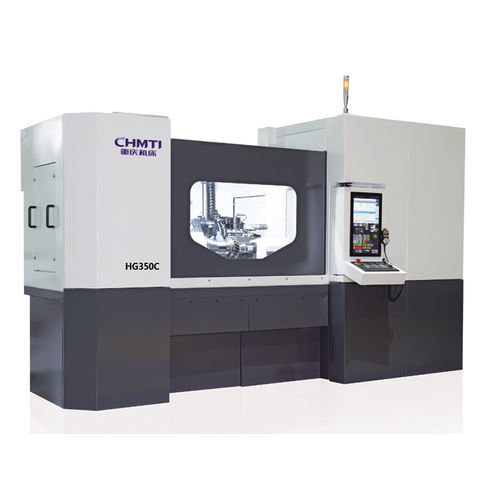

Шлифовальный центр с внешним цилиндром - HG350C - Chongqing Machine Tool (GROUP) Co., Ltd. - для зубчатых передач / горизонтальный / ЧПУ
Шлифовальный центр с внешним цилиндром - HG350C - Chongqing Machine Tool (GROUP) Co., Ltd. - для зубчатых передач / горизонтальный / ЧПУ
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Типы
с внешним цилиндром
Применение
для зубчатых передач
Конструкция
горизонтальный
Тип управления
ЧПУ
Количество осей
6 осей
Другие характеристики
высокой точности
Скорость вращения шпинделя

5 000 rpm
(31 416 rad.min-1)

Мощность

15 kW
(20,39 hp)

Расстояние между осями

1 000 mm
(39 in)

Диаметр абразивного круга

406 mm
(16 in)

Скорость

16 mm/min
(0,01 in/s)

Вес машины

8 000 kg
(17 636,98 lb)

Описание

Обзор продукта
6-осевой горизонтальный шлифовальный станок для профилирования зубьев HG350C, предназначенный для высокоточной обработки зубчатых колес. Станок оснащён многоканальной CNC‑платформой управления (Siemens One) и удобным HMI для расчёта параметров зубчатого колеса, автоматической генерации программ шлифования и правки кругов, удалённой диагностики и обновления ПО.

Основные технические характеристики (HG350C)
  • Модель: HG350C
  • Макс. диаметр детали: 350 mm
  • Макс. модуль: 12
  • Макс. длина детали: 1000 mm
  • Макс. вес детали: 200 kg
  • Максимальный ход стола: 1300 mm
  • Макс. скорость перемещения стола: 16 m/min
  • Диапазон скорости детали: 0–100 rpm
  • Уголовой диапазон шлифовальной головки: 180° (+55° ~ -125°)
  • Макс. обороты шпинделя: 5000 rpm
  • Мощность шпинделя шлифовального круга: 15 kW
  • Макс. диаметр×ширина устанавливаемого круга: 406 × 30 mm
  • Собственный вес станка: 8000 kg


Ключевые особенности
  • 6‑осевая CNC‑конфигурация для высокоточной профилирующей шлифовки зубчатых колес
  • Поддержка одностороннего и двустороннего шлифования, формообразования зубовой линии и компенсации скручивания flанка
  • Управление Siemens One с гибким мультиосевым контролем и интуитивным HMI (интерфейс без программирования)
  • Автоматическое балансирование круга и усовершенствованная система правки круга в режиме онлайн
  • Онлайн‑измерение с обратной связью по отклонениям для автоматической коррекции и автоматического выравнивания шестерни при помощи зонда
  • Опции детектирования зондом и полная компенсация износа правящего круга
