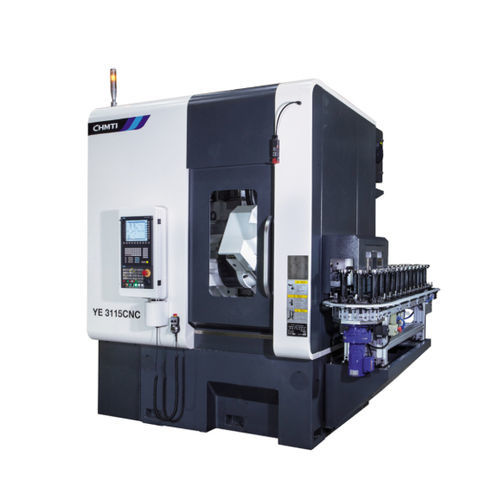

Станок для нарезания спирально-зубчатых колес ЧПУ YE3115/YDE3120-CD

вертикальный

Обзор
Разработан для массовой нарезки зубьев шестерен для электромобилей, автоматических трансмиссий и прецизионных редукторов. Точность обработки соответствует GB/T10095.1-2008 класс 5–6.

Основные характеристики и особенности

• Валочно-хоббинговый станок с восемью осями и четырёхсекционной связкой для высокоскоростной сухой обработки, обеспечивающий эффективное и экологичное производство.
• Вертикальная компоновка с смещённой колонной и горизонтальным салазочным ходом для радиального продвижения; полное ограждение, быстрый вынос стружки и сухое охлаждение обеспечивают тепловую стабильность и стабильность размеров.
• Шпиндели инструмента и заготовки с прямым приводом обеспечивают быструю динамику и высокую точность. Оснащён качественными сухими хобами, позволяющими скорости резания более 300 м/мин для малых и средних модулей; производительность может превышать показатель станков с мокрой резкой более чем в три раза.
• Доступны модули загрузки/выгрузки для одного станка и автоматические транспортные бункеры для поддержки автоматизированного гибкого производства.
• Совместим с ЧПУ Siemens или FANUC.
• Модель YDE3120CNC-CD может быть оснащена экструзионным механизмом для снятия фасок и удаления заусенцев, объединяющим несколько операций.

Основные технические характеристики
Модель: YE3115CNC | YDE3120CNC-CD
1 - Макс. диаметр заготовки (мм) - 150 | 210
2 - Макс. модуль (мм) - 4 | 4
3 - Макс. угол поворота станка (°) - ±45° | ±45°
4 - Макс. скорость шпинделя хоббера (об/мин) - 2500 | 3000
5 - Макс. скорость стола (об/мин) - 300 | 300
6 - Макс. размер установки инструмента (Ø×L) (мм) - Φ130×180 | Φ130×230
7 - Макс. осевое перемещение хоббера (мм) - 150 | 180
8 - Расстояние от центра хоббера до центра поворота стола (мм) - 15-155 | 30-180
9 - Расстояние от центра хоббера до поверхности стола (мм) - 180-480 | 195-495

Характеристики / ключевые технические моменты

• Отрасли применения: массовая нарезка шестерен для электромобилей, автоматических трансмиссий и прецизионных редукторов.
• Тип станка: восемь осей, четырёхзвенная связка, высокоскоростной сухой хоббинг с сухим охлаждением для экологической эффективности.
• Основной привод: прямой привод шпинделей инструмента и заготовки обеспечивает высокую скорость и точность.
• Производительность: скорости резания >300 м/мин для малых/средних модулей; значительно выше пропускная способность по сравнению с мокрыми станками.
• Автоматизация: опции загрузки/выгрузки и автоматический перегрузочный бункер для гибких автоматизированных линий.
• Управление: доступны решения Siemens или FANUC.
• Отличия моделей: YE3115CNC и YDE3120CNC-CD различаются максимальным диаметром заготовки, скоростью шпинделя хоббера и длиной установки инструмента.
