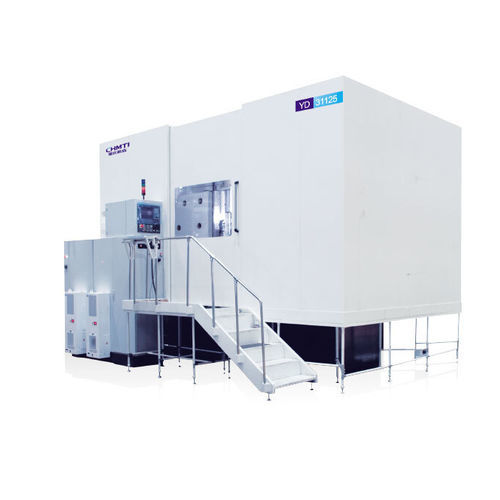

Станок для нарезания спирально-зубчатых колес ЧПУ YD3180/31125/31200/Y313206

вертикальный

Обзор
Станок предназначен для обработки зубчатых колес в отраслях: грузовой автотранспорт, ветроэнергетика, строительная техника, судостроение, подъемное оборудование, горнодобывающая техника и энергетика. Точность обработки соответствует классам 6–7 стандарта GB/T10095.1-2008.

Основные характеристики и особенности

• Крупногабаритный шестиаcный CNC-станок с четырёхзвенной кинематикой для нарезки зубьев методом хоббинга.
• Вертикальная компоновка: стол неподвижен, колонна перемещается для радиальной подачи; полная защитная крышка, устройство сбора масляного тумана, автоматическая очистка от стружки; опционно — автоматическое зажимное устройство для заготовки.
• Шпиндель хоббера с высокоточной зубчатой передачей; стол с двойным червячным приводом; оси радиальной и осевой подачи опираются на прямоугольные стальные направляющие с роликовыми направляющими блоками; высокая жёсткость и точность станка.
• Предназначен для высокоэффективной обработки с использованием высокоскоростных инструментов с покрытием и твердосплавных пластин; для крупномодульных зубчатых колес возможна комбинированная обработка дисковой фрезой и хоббером в одной зажимной операции (черновая фрезеровка → чистовое хоббинг).
• Возможна комплектация системой минимальной смазки/охлаждения (MQL) для обеспечения режимов практически сухой резки.

Основные технические характеристики и параметры
Основные модели: YD3180 / YD31125 / YD31200 / Y31320CNC6

• 1. Максимальный диаметр заготовки (мм) — YD3180: 800; YD31125: 1250; YD31200: 2000; YD31320CNC6: 3200
• 2. Максимальный модуль (мм) — YD3180: 27; YD31125: 30; YD31200: 32; YD31320CNC6: 32
• 3. Максимальный угол поворота держателя инструмента (°) — Все модели: ±45°
• 4. Максимальная частота вращения шпинделя хоббера (об/мин) — YD3180: 260; YD31125: 260; YD31200: 200; YD31320CNC6: 200
• 5. Максимальная частота вращения стола (об/мин) — YD3180: 24; YD31125: 16; YD31200: 4; YD31320CNC6: 4
• 6. Максимальный монтируемый размер инструмента (Ø×длина мм) — YD3180: Φ350×450; YD31125: Φ400×500; YD31200: Φ460×600; YD31320CNC6: Φ460×600
• 7. Максимальный осевой ход хоббера (мм) — YD3180: 380; YD31125: 400; YD31200: 600; YD31320CNC6: 600
• 8. Расстояние от центра хоббера до центра вращения стола (мм) — YD3180: 100–650; YD31125: 100–850; YD31200: 30–1300; YD31320CNC6: 280–2000
• 9. Расстояние от центра хоббера до поверхности стола (мм) — YD3180: 400–1400; YD31125: 400–1400; YD31200: 765–2165; YD31320CNC6: 765–2765
• 10. Грузоподъёмность стола (T) — YD3180: 10; YD31125: 12; YD31200: 30; YD31320CNC6: 40
• 11. Мощность главного двигателя (кВт) — YD3180: 43; YD31125: 43; YD31200: 53; YD31320CNC6: 53

Особенности / Технические данные (сводка)

• Тип станка: крупногабаритный CNC-станок для хоббинга зубчатых колес, шесть осей, четырёхзвенная кинематика
• Применяемые отрасли: грузовой автомобиль, ветроэнергетика, строительная техника, судостроение, подъёмное оборудование, горнодобывающая техника, энергетика
• Точность обработки: до класса 6–7 по GB/T10095.1-2008
• Совместимость инструментов: высокоскоростные покрытые хобберы, твердосплавные пластины; поддерживает дисковую фрезу + хоббер в одной зажимной операции для черновой и чистовой обработки
• Компоновка и оснащение: вертикальная компоновка (фиксированный стол, подвижная колонна), полная защитная крышка, сбор масляного тумана, автоматическая очистка от стружки, опциональное автоматическое зажимное устройство
• Охлаждение/смазка: возможность установки MQL-системы для почти сухой резки
• Основные характеристики (по моделям): см. раздел «Основные технические характеристики и параметры» выше
