Смотровое отверстие для использования в промышленности Type 338

для резервуарадля уровневневого индикаторадля наблюдения

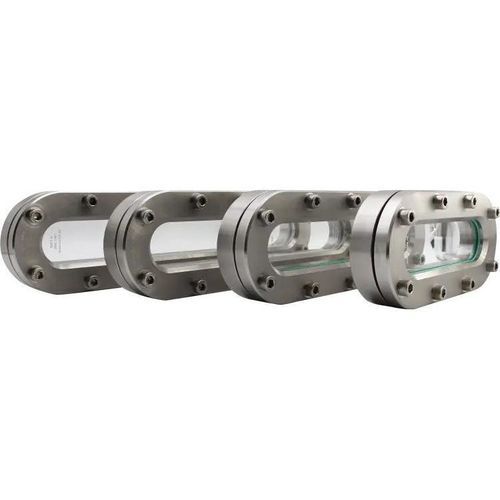

Продольный указатель уровня тип 338 — это приварная/накладная смотровая арматура для резервуаров и ёмкостей, предназначенная для визуальной проверки и надёжного контроля уровня жидких и газообразных сред. Обеспечивает видимую ширину 50 мм и рассчитана на рабочие давления до 16 barg.

Конструкция и материалы

Арматура оснащена смотровой стеклянной пластиной из боросиликатного стекла (аналог DIN 7081), зажатой между уплотнениями и прикрученной для обеспечения постоянной герметичности и прочности под давлением. Стандартный материал — нержавеющая сталь 1.4571 (316Ti); по запросу доступны другие материалы. Для повышения химической или температурной стойкости доступны защитные покрытия FEP и защитный диск из слюды.

Ключевые функциональные параметры

• Крепление: приваривание внутрь или крепление на баке
• Ширина видимости: 50 мм
• Подходит для жидких и газообразных сред
• Номинальное давление: PN 16 (макс. рабочее давление до 16 barg)
• Стандартный материал: нержавеющая сталь 1.4571 (316Ti); другие сплавы по запросу
• Смотровое стекло: боросиликатное стекло (DIN 7081 или по заказу)

Доступные опции и защиты

• FEP-защитное покрытие / экран
• Защитный диск из слюды для защиты от пара / высоких температур
• Высокотемпературные исполнения
• Почти бескамерные конструкции (минимальные мёртвые объёмы)
• Изготовление по индивидуальному заказу

Материалы уплотнений (примеры)

• Фибровые плоские прокладки
• PTFE (Teflon®)
• NBR
• novaphit® MST-XP
• KlingerSil® C4400
• Более 50 наименований фирменных материалов прокладок доступны

Размеры / масса (обзор)

• Длина между торцами (BL [мм]): 270, 340, 410, 480, 550, 620
• Соответствующие SL [мм]: 200, 270, 340, 410, 480, 550
• Масса [кг] (для BL = 270 → 620): 7,2; 9,0; 10,9; 12,7; 14,5; 16,3

Температурные параметры

• Доступные температурные классы (примеры): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Сертификация и качество

• Изготовлено в соответствии с сертифицированной системой управления качеством (например, TÜV / ISO 9001, указано в документации)

Характеристики / технические спецификации

• Модель / тип: Type 338
• Применение: продольный указатель уровня для приварного монтажа
• Номинальное давление: PN 16 (макс. 16 barg)
• Ширина видимости: 50 мм
• Стандартный материал: нержавеющая сталь 1.4571 (316Ti); другие материалы по запросу
• Смотровое стекло: боросиликатное стекло (аналог DIN 7081) или по требованиям заказчика
• Варианты длины BL: 270 / 340 / 410 / 480 / 550 / 620 мм
• Соответствующие длины SL: 200 / 270 / 340 / 410 / 480 / 550 мм
• Массы по BL: 7,2 / 9,0 / 10,9 / 12,7 / 14,5 / 16,3 кг
• Температурные опции: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Опции: FEP-покрытие, защита из слюды, высокотемпературное исполнение, почти бескамерная конструкция, изготовление по заказу
• Материалы прокладок: >50 доступны (включая PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, фибровые уплотнения)
• Подходящие среды: жидкости и газы
• Аксессуары: защитные экраны/покрытия и другие аксессуары доступны
