Смотровое отверстие для взрывоопасной атмосферы Type 391

для наблюдениядля сваркииз нержавеющей стали

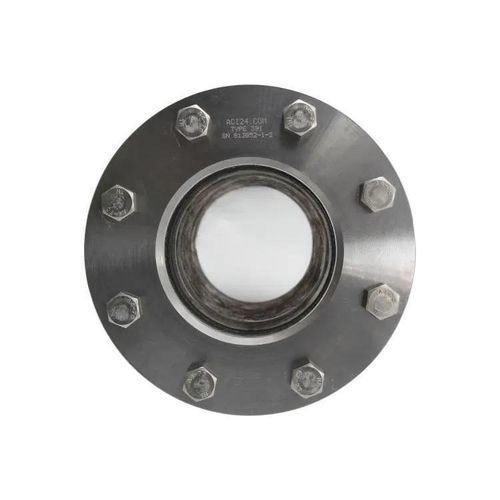

ACI смотровое стекло тип 391 представляет собой круглую смотровую арматуру с присоединением к трубе, рассчитанную на установку на трубопроводы или сильно изогнутые баки. Стеклянная плита из боросиликатного стекла зажимается между двумя высококачественными фланцами из нержавеющей стали с подбираемыми плоскими уплотнениями.

Состав / Комплектация

• Винты
• Крышечный фланец
• Стеклянная прокладка
• Смотровое стекло (боросиликатное стекло DIN 7080)
• Прокладка
• Основной фланец с присоединением к трубе
• Гайки

Опции

• Скребок SGW с лезвием из PTFE или силикона
• Светодиодный светильник для зон Ex и не-Ex
• Покрытие FEP или Halar®
• Защита из слюды (защитный экран)
• Изготовление по индивидуальным чертежам

Номинальное давление

• PN 16
• PN 25
• PN 40

Температурные опции

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C
• 400 °C

Размеры / Массы (фрагмент таблицы чертежа)

• DN 100 — Диаметр (PN16): 220 мм; Масса (PN16): 10,5 кг; Внутренний диаметр: 107 мм; Длина (стандарт): 70 мм; s: 3,6 мм; A: 114,3 мм
• DN 125 — Диаметр (PN16): 250 мм; Масса (PN16): 14,5 кг; Внутренний диаметр: 132 мм; Длина (стандарт): 70 мм; s: 4,0 мм; A: 139,7 мм
• DN 150 — Диаметр (PN16): 285 мм; Масса (PN16): 18,6 кг; Внутренний диаметр: 160 мм; Длина (стандарт): 70 мм; s: 4,5 мм; A: 168,3 мм
• DN 200 — Диаметр (PN16): 340 мм (примечание: PS макс. 10 barg для больших размеров); Масса (PN16): 28,2 кг; Внутренний диаметр: 207 мм; Длина (стандарт): 70 мм; s: 6,3 мм; A: 219,1 мм
• DN 300 — Диаметр (PN16): 460 мм (PS макс. 6 barg для очень больших размеров); Масса (PN16): 55,7 кг; Внутренний диаметр: 310 мм; Длина (стандарт): 70 мм; s: 7,1 мм; A: 232,9 мм
• DN 350 — Диаметр (PN16): 520 мм (PS макс. 6 barg для очень больших размеров); Масса (PN16): 78,0 кг; Внутренний диаметр: 340 мм; Длина (стандарт): 70 мм; s: 8,0 мм; A: 355,6 мм

Краткий обзор

• Максимальное рабочее давление: до PN 40 (до 40 barg в зависимости от DN/варианта)
• Термостойкость: стандартно до 280 °C (в зависимости от варианта стекла/защитных пластин возможно более высокое значение)
• Применимо для жидких и газообразных сред
• Номинальные размеры DN 100 - 350
• Возможны изготовление по чертежу и индивидуальные решения
• Более 50 материалов уплотнений в наличии
• Доступные аксессуары (скребки, светодиодные светильники, защитные экраны, слюдяные диски и т.д.)

Технические характеристики

• Бренд / Производитель: ACI Industriearmaturen GmbH
• Модель / Тип: Круглая смотровая арматура тип 391
• Область применения: Для сварки на трубопроводах или установки на изогнутых резервуарах; подходит для наблюдения за жидкими и газообразными средами
• Материал корпуса: нержавеющая сталь 1.4571 (316Ti)
• Материал стекла: боросиликатное стекло (DIN 7080) — альтернативные типы по запросу
• Уплотнения: плоские уплотнения в широком ассортименте материалов (волокно, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.)
• Покрытия / защита: доступны покрытия FEP или Halar®; опциональная слюдяная защита для повышения стойкости к высокой температуре/пару
• Опции аксессуаров: скребок для стекла (SGW), LED-освещение (Ex и не-Ex), слюдяная защита, покрытия FEP/Halar
• Номинальные размеры (DN): 100, 125, 150, 200, 300, 350
• Номинальное давление: PN 16, PN 25, PN 40 (в зависимости от размера и конструкции)
• Температурный диапазон: опции от 80 °C до 400 °C в зависимости от конфигурации и защитных мер
• Стандартная длина между фланцами: 70 мм (для всех указанных DN)
• Внутренние диаметры (примеры): DN100 = 107 мм; DN125 = 132 мм; DN150 = 160 мм; DN200 = 207 мм; DN300 = 310 мм; DN350 = 340 мм
• Типичные применения: мониторинг технологических процессов, обзор резервуаров и трубопроводов при требованиях к химстойкости и давлению/температуре
• Документация: технический лист и информационная брошюра доступны (PDF)
