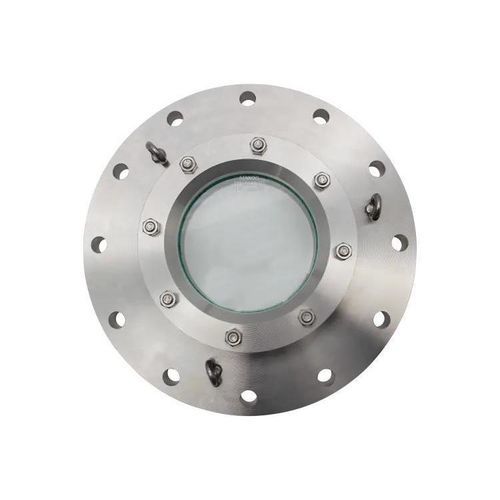

Смотровое отверстие для резервуара Type 325

для использования в промышленностиATEXиз боросиликатного стекла

Фланцевое смотровое окно для люка Тип 325 предназначено для герметизации смотровых и технологических отверстий на резервуарах, силосах и емкостях при обеспечении возможности визуального контроля внутренних процессов. Подходит для жидких и газообразных сред; доступно в больших номинальных размерах и с различными давлением и температурными классами.

Ключевые особенности

• Фланцевый монтаж согласно DIN EN 1092-1.
• Рабочее давление до макс. 16 barg (PN 6 / 10 / 16).
• Номинальные размеры: DN 300 – DN 800.
• Применимо к жидким и газообразным средам.
• Варианты с повышенной термостойкостью доступны (см. температурные диапазоны ниже).
• Возможны индивидуальные конструкции и широкий выбор материалов уплотнений (>50).

Материалы и уплотнения

• Материал корпуса: нержавеющая сталь 1.4571 (316Ti) или 1.4404 (F316).
• Стандартное стекло: боросиликатное стекло по DIN 7080 (возможны другие типы стекла по заказу).
• Уплотнения / материалы прокладок: волокнистые материалы и варианты, такие как PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и многие другие.
• Дополнительная защита / покрытия: покрытия FEP или Halar® для защиты стекла от агрессивных химикатов или щелочей.

Аксессуары и опциональное оборудование

• Скребок для смотрового стекла SGW (лезвие из PTFE или силикона) для очистки стекла.
• Распылительные устройства SVI для внутренней очистки.
• Светодиодные светильники (для взрывоопасных и невзрывоопасных зон).
• Защитные диски из слюды (mica) для дополнительной термостойкости/защиты от пара.
• Возможны специальные конструкции и индивидуальные модификации.

Конструкция изделия / основные компоненты

• Гайки
• Шпильки или винты
• Крышечная фланца
• Подкладка под стекло
• Смотровое стекло
• Прокладка
• Базовая фланца

Размеры (по чертежу и таблице)

• DN (доступны): 300, 350, 400, 450, 500, 600, 700, 800
• Di [мм]: DN300 = 175; DN350 = 225; DN400 = 280; DN450 = 280; DN500 = 325; DN600 = 325; DN700 = 325; DN800 = 325
• H [мм] (PN 6 / PN 10 / PN 16): DN300 = 23 / 29 / 36; DN350 = 25 / 34 / 45; DN400 = 28 / 38 / 50; DN450 = 31 / 40 / 54; DN500 = 33 / 44 / 60; DN600 = 37 / 49 / 68; DN700 = 42 / 57 / 71; DN800 = 47 / 63 / 79
• Вес [кг] (PN 6 / PN 10 / PN 16): DN300 = 30 / 38 / 49; DN350 = 40 / 58 / 80; DN400 = 52 / 75 / 104; DN450 = 68 / 92 / 134; DN500 = 92 / 128 / 189; DN600 = 135 / 187 / 290; DN700 = 193 / 279 / 354; DN800 = 279 / 394 / 497
• DA / K: Согласно DIN EN 1092-1 PN 6/10/16
• Другие размеры и диаметры доступны по запросу.

Краткий обзор (итог)

• Макс. рабочее давление: до 16 barg.
• Термостойкость: до 400 °C (в зависимости от конфигурации).
• Среды: подходит для жидкостей и газов.
• Номинальные размеры: DN 300 - DN 800.
• Возможны индивидуальные решения; широкий выбор уплотнений/материалов; доступно оборудование и аксессуары (скребки, освещение, слюдяные диски, покрытия).

Технические данные / характеристики

• Обозначение модели: Manhole sight glass Type 325 (фланцевое смотровое окно).
• Стандарт фланца: DIN EN 1092-1.
• Номинальные размеры: DN 300, 350, 400, 450, 500, 600, 700, 800.
• Номинальные давления: PN 6, PN 10, PN 16 (макс. 16 barg).
• Температуры (опции): 80 °C; 130 °C; 150 °C; 175 °C; 180 °C; 200 °C; 280 °C; 300 °C; 320 °C; 400 °C (в зависимости от стекла/защиты).
• Материал фланца / корпуса: нержавеющая сталь 1.4571 (316Ti) или 1.4404 (F316).
• Стекло: боросиликатное (DIN 7080) или по заказу клиента; доступна защитная слюдяная пластина для повышенной температуры/парообразной защиты.
• Уплотнения: широкий ассортимент включая PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, волокнистые материалы и другие.
• Опции: SGW-скребок (PTFE/силикон), SVI-распылительное устройство, LED-освещение (Ex / non-Ex), FEP или Halar® покрытие, специальные конструкции.
• Аксессуары: FEP защитный экран/покрытие, распылительное устройство SV1, круглые слюдяные диски, скребок для смотрового стекла, LED-освещение и т.д.
