Смотровое отверстие для использования в промышленности

для резервуарадля наблюденияATEX

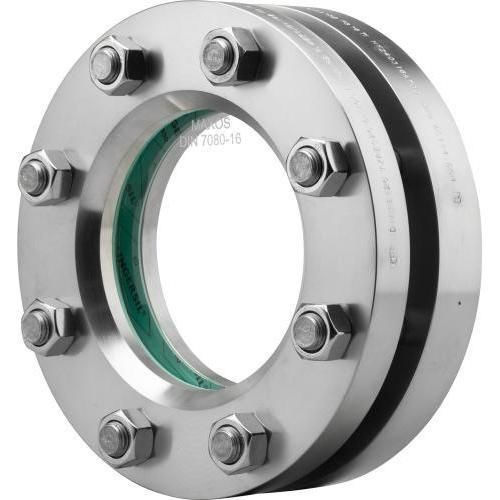

Круглая смотровая арматура Тип 320 представляет собой смотровое/осветительное окно для ёмкостей, предназначенное для приваривания в стенку или на стенку ёмкости и позволяющее наблюдение или освещение внутреннего объёма. Изготовлена из нержавеющей стали 1.4571 (316Ti) и оснащена химически стойким боросиликатным стеклом, зажатым между двумя фланцами с плоскими уплотнениями по типоразмеру.

Конструкция и материалы

• Корпус: нержавеющая сталь 1.4571 (316Ti).
• Стекло: боросиликатное стекло по DIN 7080 (или по техническому требованию заказчика).
• Уплотнение: плоские прокладки из широкого ряда материалов (волокнистые прокладки и современные материалы, такие как PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и другие бренды).
• Защитные опции: защитный диск из слюды для термической/паровой защиты; покрытия FEP или Halar® для химической стойкости.

Функциональные особенности и комплектующие

• Разработана для вварки в стенку ёмкости или приварки на стенку в соответствии с DIN 28120 (доступны специальные размеры DN 250 и DN 300 по DIN 28120).
• Возможна комплектация очистителями стекла (SGW с рабочим лезвием из PTFE или силикона, SWII / SW2), светодиодным освещением для взрывоопасных и невзрывоопасных зон, распылительными устройствами (SVI) и другими осветительными и специальными конструкциями.
• Доступно более 50 материалов уплотнений и множество индивидуальных конструкций и аксессуаров (LED-освещение, FEP-защитные экраны/покрытия, очистители SW2/SWG, распылительные устройства, круговые слюдяные диски и т.д.).

Опции (выборочно)

• Очиститель SGW с лезвием из PTFE или силикона
• LED-светильник для Ex и не-Ex зон
• Распылительное устройство SVI
• Покрытие FEP или Halar®
• Слюдяная защитная пластина
• Специальные конструкции / индивидуальные разработки

Номинальные размеры (DN)

• 25, 40, 50, 80, 100, 125, 150, 200, 250, 300

Номинальное давление (PN)

• PN 10, PN 16 (в зависимости от исполнения)

Температурные показатели

• Доступные температурные стойкости (примеры / варианты): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C

Габариты (по DN)

• DN 25 — Da: 115 мм; Di: 48 мм; h1: 16 мм; h2: 25 мм; Стекло-Ø: 63 мм; s (PN10): 10 мм; s (PN16): 10 мм; Масса PN10: -; Масса PN16: 2.8 кг
• DN 40 — Da: 150 мм; Di: 65 мм; h1: 16 мм; h2: 30 мм; Стекло-Ø: 80 мм; s (PN10): 10 мм; s (PN16): 12 мм; Масса PN10: 5.4 кг; Масса PN16: 5.4 кг
• DN 50 — Da: 165 мм; Di: 80 мм; h1: 16 мм; h2: 30 мм; Стекло-Ø: 100 мм; s (PN10): 12 мм; s (PN16): 15 мм; Масса PN10: 5.9 кг; Масса PN16: 6.0 кг
• DN 80 — Da: 200 мм; Di: 100 мм; h1: 20 мм; h2: 30 мм; Стекло-Ø: 125 мм; s (PN10): 15 мм; s (PN16): 20 мм; Масса PN10: 9.6 кг; Масса PN16: 9.7 кг
• DN 100 — Da: 220 мм; Di: 125 мм; h1: 22 мм; h2: 30 мм; Стекло-Ø: 150 мм; s (PN10): 20 мм; s (PN16): 25 мм; Масса PN10: 11.1 кг; Масса PN16: 11.3 кг
• DN 125 — Da: 250 мм; Di: 150 мм; h1: 25 мм; h2: 30 мм; Стекло-Ø: 175 мм; s (PN10): 20 мм; s (PN16): 25 мм; Масса PN10: 14.3 кг; Масса PN16: 14.6 кг
• DN 150 — Da: 285 мм; Di: 175 мм; h1: 30 мм; h2: 36 мм; Стекло-Ø: 200 мм; s (PN10): 25 мм; s (PN16): 30 мм; Масса PN10: 21.9 кг; Масса PN16: 22.4 кг
• DN 200 — Da: 340 мм; Di: 225 мм; h1: 35 мм; h2: 36 мм; Стекло-Ø: 250 мм; s (PN10): 30 мм; s (PN16): -; Масса PN10: 30.7 кг; Масса PN16: -
• DN 250 — Da: 395 мм; Di: 280 мм; h1: 40 мм; h2: 40 мм; Стекло-Ø: 300 мм; s (PN10): 45 мм; s (PN16): -; Масса PN10: 44.7 кг; Масса PN16: -
• DN 300 — Da: 445 мм; Di: 325 мм; h1: 45 мм; h2: 45 мм; Стекло-Ø: 355 мм; s (PN10): 45 мм; s (PN16): -; Масса PN10: 59.2 кг; Масса PN16: -

Технические характеристики / спецификации

• Модель / серия: Тип 320
• Стандарт: DIN 28120 (вварка/приварка согласно DIN 28120)
• Материал корпуса: нержавеющая сталь 1.4571 (316Ti)
• Материал стекла: боросиликатное стекло DIN 7080 (химически стойкое)
• Максимальное рабочее давление: до 16 barg (в зависимости от выбора PN)
• Термостойкость: до 400 °C (в зависимости от конфигурации и защиты)
• Применимо для: жидких и газообразных сред
• Номинальные размеры: DN 25 – DN 300 (включая спец. DN 250 и DN 300)
• Варианты уплотнений: более 50 материалов уплотнений, включая PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, волокнистые уплотнения и фирменные прокладки
• Защитные опции: слюдяные защитные диски, покрытия FEP / Halar®
• Доступные аксессуары: очистители стекла (SGW, SW2), LED-освещение (Ex / non-Ex), распылительные устройства (SVI), слюдяные диски, защитные экраны
• Возможны индивидуальные конструкции и специальные исполнения; паспорт, чертёж и STP-файл доступны по запросу
