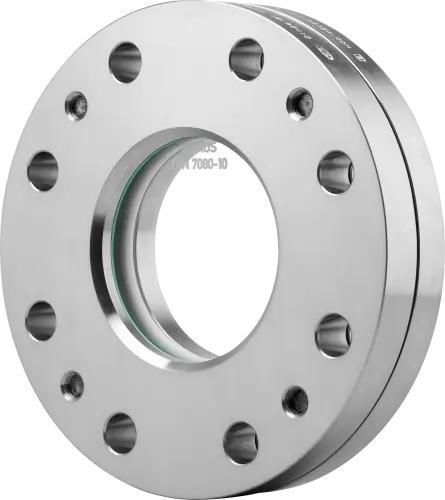

Смотровое отверстие для резервуара Type 321A

для наблюдениядля гигиенических целейдля химических продуктов

Круглая смотровая арматура Тип 321A для монтажа на фланец ASME/ANSI, предназначена для наблюдения или подсветки внутренней полости сосудов. Рассчитана на рабочие давления до 20 barg и термостойкость до 200 °C.

Конструкция и материалы
Смотровое стекло зажимается между двумя фланцами из высококачественной нержавеющей стали; со стороны среды используется PTFE-напылённая капсулированная волнообразная кольцевая прокладка в схеме с непосредственным опиранием частей фланца, что защищает стеклянную плиту. В смотровом стекле используется боросиликатное стекло MAXOS® (DIN 7080). Стандартные материалы — нержавеющая сталь 1.4571 (316Ti) или 1.4404 (316L). Тип 321A поставляется предварительно собранным и может быть непосредственно прикручен к фланцу ASME B16.5; при повреждении стекла возможно простое замещение всей арматуры.

Ключевые компоненты

• Покрывающий фланец
• Стеклянная прокладка
• Смотровое стекло (MAXOS® боросиликатное стекло DIN 7080)
• PTFE-напылённая капсулированная волнообразная кольцевая прокладка (со стороны среды)
• Базовый фланец
• Винты / болты

Опции и аксессуары

• Скребок SGW с лезвием из PTFE или силикона
• Светодиодные фонари для взрывоопасных и невзрывоопасных зон
• Омывочное устройство SVII / SV2 для чистки
• Покрытие FEP или Halar® для дополнительной химзащиты
• Защитный диск из слюды для защиты от температуры/пара
• Доступны нестандартные конструкции и изготовление по заказу

Примечания по применению / особенности

• Номинальные размеры: 2" – 8" (NPS)
• Подходит для жидких и газообразных сред
• Разработано для монтажа на фланец в соответствии с ASME B16.5 (исполнение аналогично DIN 28121)
• PTFE-напылённая прокладка делает изделие пригодным для пищевых применений, кислот, щелочей и большинства агрессивных химикатов
• Поставляется в собранном виде для прямой установки на фланцы ANSI/ASME

Технические характеристики

• Модель / тип: Тип 321A
• Давление: до макс. 20 barg (доступный класс давления: 150 lbs)
• Температура (доступные варианты): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C
• Материалы: нержавеющая сталь 1.4571 (316Ti) или 1.4404 (316L)
• Стекло: MAXOS® боросиликатное стекло (DIN 7080)
• Прокладка: PTFE-напылённая капсулированная волнообразная кольцевая прокладка (уплотнение с опиранием)
• Опциональные покрытия/защита: покрытие FEP или Halar®; защитный диск из слюды
• Номинальные размеры (NPS) и соответствующий внутренний диаметр Di [мм]: 2" = 65 мм, 3" = 80 мм, 4" = 100 мм, 5" = 125 мм, 6" = 125 мм, 8" = 150 мм
• Высота H [мм] по NPS: 2" = 41 мм, 3" = 50 мм, 4" = 59 мм, 5" = 66 мм, 6" = 66 мм, 8" = 66 мм
• Массы [кг] по NPS: 2" = 3,8 кг, 3" = 8 кг, 4" = 13,5 кг, 5" = 17,4 кг, 6" = 23 кг, 8" = 36,7 кг
• Исполнение: аналогично DIN 28121, но адаптировано для фланцевого соединения по ANSI/ASME
