Смотровое отверстие для использования в промышленности Type 390

для резервуарадля наблюденияиз нержавеющей стали

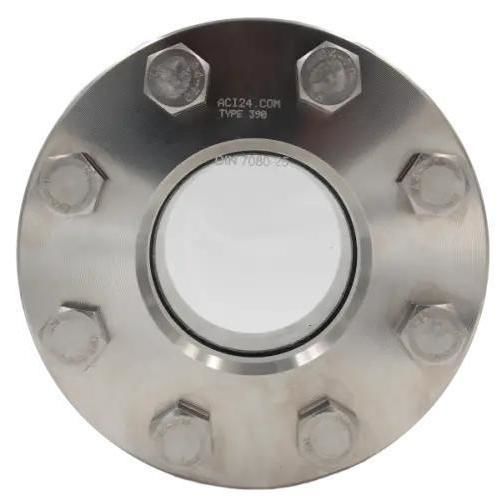

Круглое смотровое стекло Type 390 — это привариваемое устройство для патрубков или стенок резервуаров, обеспечивающее визуальный осмотр и освещение внутреннего пространства. Стекло зажимается между двумя фланцами из нержавеющей стали и герметизируется плоскими прокладками; стандартный материал стекла — боросиликатное стекло по DIN 7080.

Конструкция / Компоненты

• Винты
• Накрывной фланец
• Стеклопрокладка
• Смотровое стекло (боросиликатное стекло DIN 7080)
• Прокладка
• Осевой фланец
• Гайки

Опции

• Стеклоочиститель SGW с лопаткой из PTFE или силикона
• Светодиодная лампа для зон Ex и не-Ex
• Покрытие FEP или Halar®
• Защитный диск из слюды (мики)
• Изготовление по индивидуальным проектам

Применение и ключевые особенности

• Подходит для жидких и газообразных сред
• Возможны индивидуальные конструкции
• Доступны аксессуары (например, очистители, микановые диски, светодиодные лампы, защитные покрытия)
• Более 50 материалов прокладок для соответствия технологическим требованиям
• Стандартный материал корпуса: нержавеющая сталь 1.4571 (316Ti)

Технические данные (по выбору)

• Номинальные размеры: DN 15 - 350 (индивидуальные размеры: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350)
• Номинальное давление PN: 16, 40, 63, 100, 160, 250, 320
• Варианты температур (пример): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C

Характеристики / Технические спецификации

• Модель / обозначение: Type 390
• Материал корпуса: нержавеющая сталь 1.4571 (316Ti)
• Материал смотрового стекла: боросиликатное стекло (DIN 7080) — возможны альтернативные типы стекла по запросу
• Уплотнение: плоские прокладки из широкого спектра материалов (например, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.)
• Максимальное ориентировочное давление: до 320 barg (в зависимости от конфигурации)
• Типичная термостойкость: до ≈280 °C для стандартных конфигураций (возможна защита при более высоких температурах с использованием микановых дисков или других решений)
• Разработано для приварных концов согласно DIN EN 1092-1 тип 11
• Доступные аксессуары: круглые микановые диски, очистители смотрового стекла, LED-освещение, защитные экраны/покрытия FEP
• Индивидуальные конструкции и покрытия (FEP, Halar®) для защиты от агрессивных химикатов или щелочей
• Возможность интеграции очистителя (SGW) и освещения для улучшения видимости и обслуживания
