Смотровое отверстие для использования в промышленности Type 335

для резервуарадля уровневневого индикаторадля наблюдения

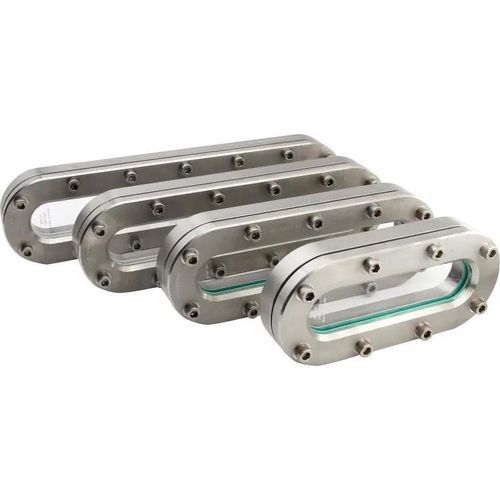

Продольная смотровая арматура Type 335 представляет собой овальное смотровое стекло и индикатор уровня для установки в стенку бака или резервуара, разработанное для увеличенной зоны обзора при невысоком рабочем давлении (до 3 barg). Боросиликатная стеклянная пластина зажата между прокладками и крепится винтами в металлическую базовую раму для обеспечения герметичности и прочности к давлению.

Основные характеристики

• Увеличенное овальное окно для улучшенного наблюдения по сравнению с круглыми смотровыми стеклами
• Исполнение для врезки или приварки
• Стеклянная пластина: боросиликатное стекло (аналог DIN 7081) — альтернативные материалы по запросу
• Стандартный материал корпуса: нержавеющая сталь 1.4571 (316Ti); другие материалы по запросу
• Уплотнение плоскими прокладками из широкого ассортимента (включая PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400 и др.)
• Варианты конструкции для повышения химической или термической стойкости (покрытие FEP или Halar®, защитный диск из слюды, высокотемпературное исполнение)
• Практически без мёртвого объёма и возможны изготовление по специальным требованиям

Опции / дополнительные компоненты

• Покрытие FEP или Halar® для химической стойкости
• Защитный диск из слюды для дополнительной термозащиты/защиты от пара
• Высокотемпературные исполнения (см. температурные характеристики)
• Широкий выбор материалов прокладок (более 50 вариантов)
• Доступны аксессуары (например, защитный экран FEP / покрытие)

Размеры / масса (между фланцами BL -> длина смотрового окна SL и масса)

• BL 270 mm — SL 200 mm — Масса 6,3 kg
• BL 340 mm — SL 270 mm — Масса 7,9 kg
• BL 410 mm — SL 340 mm — Масса 9,5 kg
• BL 480 mm — SL 410 mm — Масса 11,1 kg
• BL 550 mm — SL 480 mm — Масса 12,7 kg
• BL 620 mm — SL 550 mm — Масса 14,2 kg
• BL 690 mm — SL 620 mm — Масса 15,8 kg
• BL 760 mm — SL 690 mm — Масса 17,4 kg

Технические характеристики

• Номинальное давление: PN 3 (максимальное рабочее давление до 3 barg)
• Температурные режимы (в зависимости от исполнения): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Стандартный материал корпуса: нержавеющая сталь 1.4571 (316Ti); другие материалы по запросу
• Материал смотрового стекла: боросиликатное стекло (DIN 7081 или по спецификации заказчика)
• Диапазон длин между фланцами: 270 mm – 760 mm
• Применение: пригодно для жидких и газообразных сред; возможно использование в качестве индикатора уровня при низком давлении
• Доступные защиты/покрытия: FEP‑защитные экраны, покрытия FEP или Halar®
• Примечания по конструкции: практически без мёртвого объёма; возможны специальные конструкции; опция слюдяного защитного диска при превышении температурного предела боросиликатного стекла

Материалы и уплотнения

• Стандартный корпус: нержавеющая сталь 1.4571 (316Ti)
• Смотровое стекло: боросиликатное стекло (аналог DIN 7081) или альтернативы по запросу
• Плоские прокладки: более 50 материалов, включая PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400

Конструкция / компоненты

• Крепёжные винты
• Накрышной рамы
• Стеклопрокладка
• Смотровое стекло
• Уплотнение
• Базовая рама
