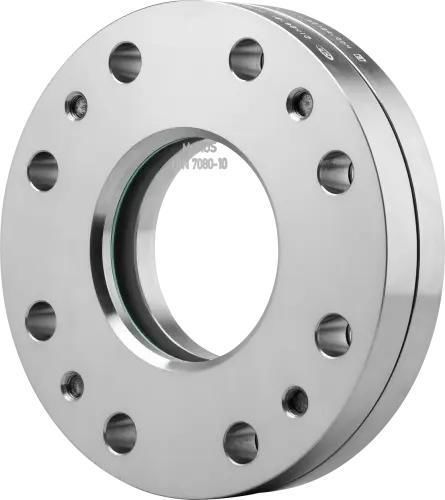

Смотровое отверстие для использования в промышленности Type 322

для резервуарадля наблюдениядля химических продуктов

Круглая смотровая арматура Тип 322 — тяжёлая фланцевая конструкция для визуального контроля жидких и газообразных сред в высоконапорных приложениях до 160 barg. Конструкция включает усиленные фланцы, увеличенные пластины из боросиликатного стекла и натяжные винты для обеспечения надёжной герметизации при повышенных давлении и температуре.

Назначение и конструкция
Предназначена для визуального контроля на ёмкостях и сосудах, где требуются высокие рабочие давления и повышенная термостойкость. Выполнена для фланцевого монтажа, аналогичного DIN 28121, и адаптирована к жестким условиям процесса.

Ключевые элементы конструкции

• Крышечный фланец
• Стеклянная прокладка
• Смотровая стеклянная плита (по умолчанию боросиликатное стекло, размеры больше DIN 7080)
• Уплотнение
• Осевой / опорный фланец
• Винты / натяжные винты для зажима стекла

Опции / средства защиты

• Светодиодная (LED) подсветка для освещённого наблюдения (доступна)
• Защитный диск из слюды для дополнительной термо/паровой защиты
• Покрытие FEP или Halar® для защиты стекла от агрессивных химикатов или щелочей
• Орошение и стеклоочистители: для Тип 322 из‑за высокого рабочего давления, как правило, не применимы
• Возможны индивидуальные конструкции и доработки по запросу

Технические данные и размеры

• Номинальные размеры (DN): 40, 50, 80, 100
• Номинальное давление (PN): 40, 63, 100, 160
• Варианты температур (стекло/уплотнение в зависимости от исполнения): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Краткий обзор:
  • Максимальное рабочее давление: до 160 barg
  • Термостойкость: до 300 °C (в зависимости от стекла и уплотнений)
  • Среда: подходит для жидких и газообразных сред
  • Номинальные диаметры: DN 40–100
  • Доступны аксессуары; возможны индивидуальные конструкции
• Размеры (выдержка из таблицы сечений):
  • DN / Di [mm]: DN 40 → Di 40; DN 50 → Di 50; DN 80 → Di 80; DN 100 → Di 100
  • H (PN 40) [mm]: 84 / 84 / 84 / 104 (для DN 40 / 50 / 80 / 100)
  • H (PN 63) [mm]: 84 / 84 / 84 / 104 (для DN 40 / 50 / 80 / 100)
  • H (PN 100) [mm]: 84 / 104 / 104 / 104 (для DN 40 / 50 / 80 / 100)
  • H (PN 160) [mm]: 94 / 104 / 104 / 121 (для DN 40 / 50 / 80 / 100)
  • Da [mm]: согласно DIN EN 1092-1

Характеристики / технические спецификации

• Модель / тип: Тип 322 (круглая смотровая арматура)
• Монтаж: фланцевое крепление, аналогичное DIN 28121
• Номинальные диаметры: DN 40, DN 50, DN 80, DN 100
• Классы давления: PN 40, PN 63, PN 100, PN 160 (макс. 160 barg)
• Рабочая температура: до 300 °C в зависимости от стекла и уплотнений
• Стекло: боросиликатное стекло по умолчанию (больше DIN 7080); опция защитного диска из слюды для экстремальных условий
• Защита от коррозии/химии: опциональное покрытие FEP или Halar®
• Уплотнение / зажим: натяжные винты для создания натяжения стекла
• Аксессуары и опции: LED-подсветка, слюдяные диски, покрытия, индивидуальные конструкции
• Производитель / Марка: ACI Industriearmaturen
