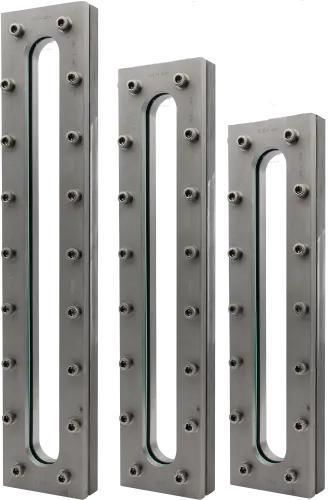

Смотровое отверстие для резервуара Type 334

для уровневневого индикаторадля наблюденияиз нержавеющей стали

Продольная смотровая арматура тип 334 представляет собой прямоугольное/удлинённое смотровое окно, рассчитанное на приваривание в стенки баков и ёмкостей или на их поверхность, обеспечивая большую смотровую площадь для контроля жидких и газообразных сред. Она сочетает функции круглых смотровых стекол и уровнемеров и допускает заказные материалы и конфигурации.

Конструкция и материалы
Арматура оснащена стеклом из боросиликатного стекла (аналог DIN 7081), установленным между уплотнениями и крепко зафиксированным в металлическом каркасе. Стандартный материал металлических частей — нержавеющая сталь 1.4571 (316Ti); возможны другие материалы по запросу. Герметичность обеспечивается плоскими прокладками, подобранными из широкой линейки материалов под конкретное применение.

• Стандартное стекло: боросиликатное (DIN 7081 или по спецификации заказчика)
• Стандартный металл: нержавеющая сталь 1.4571 (316Ti); альтернативные материалы по запросу
• Материалы уплотнений: волокнистые прокладки и современные материалы, такие как PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и многие другие (>50 материалов уплотнений в наличии)

Конструкция (разделенные элементы)

• Винты
• Крышечная рамка
• Стекловая подушка
• Смотровое стекло
• Прокладка
• Основание рамки

Опции

• Защитное покрытие FEP или Halar® для повышения химической стойкости
• Защитный диск из слюды для защиты стекла от высоких температур и пара
• Высокотемпературная версия
• Почти безмертвоё (без мёртвого объёма) исполнение
• Специальные конструкции / изготовление по заказу

Размеры (стандартная длина между торцами / длина обзора / вес)

• BL 270 mm — SL 200 mm — Вес 7,4 kg
• BL 340 mm — SL 270 mm — Вес 9,0 kg
• BL 410 mm — SL 340 mm — Вес 10,6 kg
• BL 480 mm — SL 410 mm — Вес 12,2 kg
• BL 550 mm — SL 480 mm — Вес 13,8 kg
• BL 620 mm — SL 550 mm — Вес 15,4 kg
• BL 690 mm — SL 620 mm — Вес 17,0 kg
• BL 760 mm — SL 690 mm — Вес 18,6 kg

Примечания по применению
Тип 334 обеспечивает значительно увеличенное прямоугольное смотровое окно по сравнению с меньшими типами, что делает его пригодным для визуального контроля как жидких, так и газообразных сред. Стандартный материал стекла — боросиликат; при температурных или технологических условиях, превышающих пределы боросиликата, доступны защитные диски из слюды или специальные высокотемпературные исполнения. Покрытия FEP/Halar® защищают стекло от агрессивных химикатов.

Технические характеристики

• Наименование: Продольная смотровая арматура тип 334
• Номинальное давление (стандарт): PN 3
• Типичное применение: приваривание в стенку или к стенке бака (индикатор уровня / смотровое окно)
• Стандартный металл: нержавеющая сталь 1.4571 (316Ti); другие материалы по запросу
• Стандартное стекло: боросиликатное (аналог DIN 7081) — специальные стекла по запросу
• Температурные опции: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 400°C (эксплуатация со стандартным боросиликатом ограничена; доступны варианты для высоких температур и с защитой)
• Среды: для жидких и газообразных сред
• Диапазон общей длины (BL): 270–760 mm (различные SL / вес как указано выше)
• Аксессуары / варианты: защитное покрытие FEP, покрытие Halar®, защитный диск из слюды, высокотемпературные версии, почти безмертвое исполнение, специальные конструкции
• Возможны изделия по чертежу заказчика; широкий выбор материалов прокладок (>50)
