Смотровое отверстие для использования в промышленности Type 336

для резервуарадля уровневневого индикаторадля наблюдения

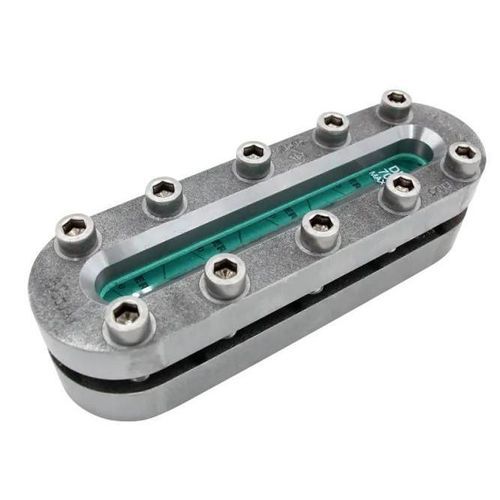

Продольная смотровая арматура тип 336 — это лёгкая прямоугольная смотровая арматура с увеличенным окном обзора для настенного контроля уровня и общего наблюдения в резервуарах и сосудах при относительно низких рабочих давлениях (до 6 barg). Она сочетает в себе свойства круглых смотровых стекол и уровнемеров и доступна в различных материалах и вариантах защиты.

Конструкция и материалы
Арматура поставляется со смотровой стеклянной пластиной из высококачественного боросиликатного стекла (аналог DIN 7081 или по спецификации заказчика), зажатой между уплотнениями и механически закреплённой винтами для постоянной герметичности и прочности при давлении. Стандартный материал корпуса — нержавеющая сталь 1.4571 (316Ti); другие материалы доступны по запросу.

Уплотнение и защита
Уплотнение выполняется плоскими прокладками из широкого ассортимента материалов. Доступные материалы прокладок включают распространённые волокнистые материалы и современные полимерные материалы, такие как PTFE (Teflon®), NBR, novaphit® MST-XP и KlingerSil® C4400 и др. Если превышаются пределы применения боросиликатного стекла (температура или агрессивные условия процесса), арматура может оснащаться защитным диском из слюды и/или защитными покрытиями (FEP или Halar®) для защиты стекла от высоких температур, пара или агрессивных химикатов.

Особенности и опции

• Лёгкая конструкция с существенно увеличенным окном обзора по сравнению с типом 330
• Стандартный материал: нержавеющая сталь 1.4571 (316Ti); другие материалы по запросу
• Смотровое стекло: боросиликатное стекло (DIN 7081 или по спецификации заказчика)
• Плоское уплотнение с более чем 50 вариантами материалов прокладок (включая PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400)
• Опциональный защитный диск из слюды для защиты от высокой температуры и пара
• Опциональное покрытие FEP или Halar® для химической стойкости
• Практически без мёртвых объёмов и возможность специальных конструкций/индивидуализации

Технические характеристики

• Максимальное рабочее давление: до 6 barg
• Стандартная термостойкость: до 280 °C (доступны версии для более высоких температур; до 400 °C)
• Подходящие среды: жидкие и газообразные
• Доступные общие длины (между фланцами, face-to-face): 250, 310, 370, 430, 490, 550, 610, 670 мм
• Номинальное давление (PN): 6
• Варианты температур (примеры): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 400 °C
• Опции: покрытие FEP или Halar®; защитный диск из слюды; высокотемпературное исполнение; практически без мёртвых объёмов; специальные конструкции
• Стандартные компоненты, видимые на взрыв-схеме: винты; крышка-рамка; упругая подкладка для стекла; смотровое стекло; прокладка; базовая рама
• Размеры и веса (face-to-face BL / длина обзора SL / вес):
  • BL 250 mm — SL 180 mm — Вес 5,6 kg
  • BL 310 mm — SL 240 mm — Вес 6,9 kg
  • BL 370 mm — SL 300 mm — Вес 8,2 kg
  • BL 430 mm — SL 360 mm — Вес 9,6 kg
  • BL 490 mm — SL 420 mm — Вес 10,9 kg
  • BL 550 mm — SL 480 mm — Вес 12,2 kg
  • BL 610 mm — SL 540 mm — Вес 13,6 kg
  • BL 670 mm — SL 600 mm — Вес 14,9 kg
