Смотровое отверстие для резервуара Type 322A

для химических продуктовATEXдля взрывоопасной атмосферы

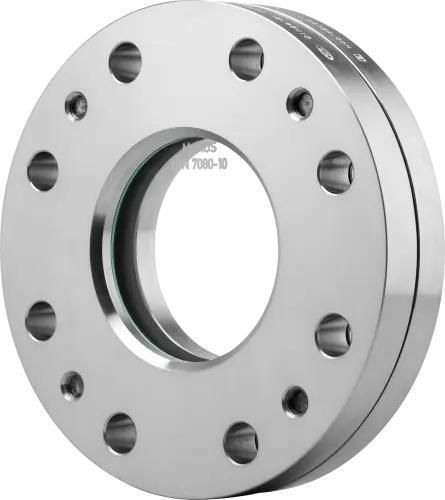

Круглая смотровая арматура Type 322A — это усиленный фланцевый смотровой прибор для применений на сосудах высокого давления. Выполнена по конструктивным принципам DIN 28121 и совместима с опорными фланцами по ASME B16.5, допускает исполнения для повышенных рабочих давлений и температур при выборе соответствующих прокладок и материалов стекла.

Конструкция

• Накрывной фланец
• Стеклянная прокладка
• Смотровое стекло (боросиликатное, аналогичное DIN 7080)
• Прокладка
• Базовый фланец
• Болты (натяжение осуществляется натяжными болтами)

Опции

• Светодиодное освещение (для зон Ex и не-Ex)
• Распылительное устройство SVII (не применяется для Type 322A при высоком рабочем давлении)
• Покрытие FEP или Halar® для химической стойкости
• Защитный диск из слюды (дополнительная защита от температуры и пара)
• Специальные конструкции / индивидуальные исполнения

Аксессуары (примеры)

• Круглые слюдяные диски (защита от химических воздействий или пара)
• Светодиодные осветители различных исполнений

Технические характеристики / спецификации

• Модель / торговое обозначение: Type 322A
• Стандарты / монтаж: Фланцевый монтаж по DIN 28121; подходит для опорных фланцев по ASME B16.5
• Номинальные размеры (NPS): 1 ½", 2", 3", 4"
• Диаметры (Di [mm] по NPS): 1 ½" = 40 мм; 2" = 50 мм; 3" = 80 мм; 4" = 100 мм; другие размеры по запросу
• Доступные классы давления: 150 lbs, 300 lbs, 400 lbs, 600 lbs, 900 lbs, 1500 lbs
• Максимальное рабочее давление: до 250 barg (в зависимости от конфигурации)
• Температурные режимы: исполнения по выбору; термостойкость до 300 °C в зависимости от материалов и прокладок
• Среды: подходит для жидких и газообразных сред
• Стекло: боросиликатные стеклянные пластины (возможны размеры за пределами DIN 7080); альтернативная защита — слюдяной диск
• Уплотнение / натяжение: стекло зафиксировано натяжными болтами; для обеспечения уплотнения арматуру необходимо закреплять на опорном фланце
• Функциональные ограничения: для Type 322A при высоких рабочих давлениях не применимы очистители и некоторые распылительные устройства
• Покрытия: доступны FEP или Halar® для защиты от агрессивных химикатов
• Конструкция и поставка: возможны индивидуальные исполнения и специальные конструкции; доступны аксессуары
