Смотровое отверстие для наблюдения Type 317

для резервуарадля химических продуктовATEX

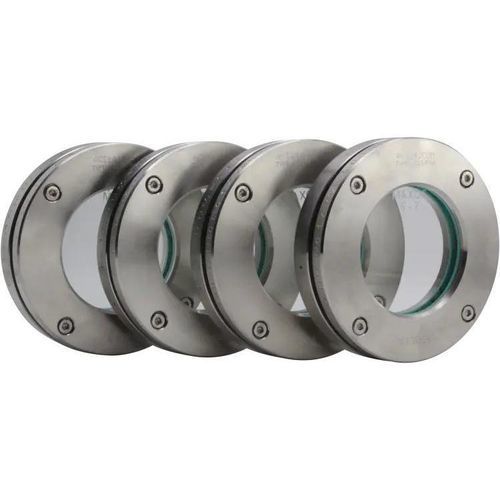

Круглая смотровая арматура тип 317 представляет собой лёгкое плоское смотровое окно для безнапорных ёмкостей, предназначенное для вварки на или в стенку ёмкости (аналогично DIN 28120). Стекло — химически стойкое боросиликатное, зажато между двумя фланцами из нержавеющей стали и комплектуется различными проверенными материалами уплотнений.

Конструкция и материалы

• Корпус / фланцы: нержавеющая сталь 1.4571 (316Ti)
• Стекло: боросиликатное стекло по DIN 7080 (или по требованиям заказчика)
• Уплотнения: широкий выбор материалов, включая фибровые прокладки, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.

Доступные номинальные размеры (DN)

• DN 50, 80, 100, 125, 150, 200, 300, 400

Номинальное давление

• PN 0 (без давления); рекомендуемое максимальное рабочее давление: 0,49 barg

Температурные опции (пример)

• 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (в зависимости от стекла, уплотнений и защитных покрытий)

Опции / аксессуары

• Скребок SGW с лезвием из PTFE или силикона
• Светодиодный светильник для взрывоопасных и невзрывоопасных зон (Ex / non-Ex)
• Устройство распыления SVIII
• Покрытие FEP или Halar®
• Защитный диск из слюды (мики)
• Возможны специальные конструкции / изготовление по чертежам заказчика

Размеры и масса (обзор)

• Номинальные размеры (DN): 50, 80, 100, 125, 150, 200, 300, 400
• Da [мм] (внешний диаметр сборки): DN50: 140; DN80: 165; DN100: 190; DN125: 215; DN150: 240; DN200: 290; DN300: 370; DN400: 450
• Di [мм] (внутренний диаметр / диаметр стекла): DN50: 80; DN80: 100; DN100: 125; DN125: 150; DN150: 175; DN200: 225; DN300: 300; DN400: 370
• h1 [мм] (толщина/высота 1): DN50–200: 10; DN300: 15; DN400: 20
• h2 [мм] (толщина/высота 2): DN50–200: 15; DN300: 20; DN400: 25
• Масса [кг]: DN50: 2.0; DN80: 2.8; DN100: 3.2; DN125: 4.3; DN150: 5.1; DN200: 6.8; DN300: 12.2; DN400: 23.0

Дополнительные замечания / пригодность

• Термостойкость: до 400 °C (в зависимости от выбора стекла/уплотнений и дополнительной защиты)
• Подходит для жидких и газообразных сред
• Более 50 материалов для уплотнений в наличии (стандартные волокнистые прокладки и высокопроизводительные уплотнения, такие как PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.)
• Доступные аксессуары: скребки, LED‑освещение, защитные экраны / покрытия FEP, диски из слюды и т.д.

Характеристики / технические спецификации

• Модель / серия: Type 317 (лёгкое, не предназначенное для удержания давления смотровое окно)
• Назначение: приваривание на или в стенку ёмкости для наблюдения/освещения внутреннего объёма
• Стандартный материал корпуса: нержавеющая сталь 1.4571 (316Ti)
• Стандартное стекло: боросиликатное стекло DIN 7080 (альтернативы по запросу)
• Номинальное давление: PN 0 (без давления)
• Рекомендуемое максимальное рабочее давление: 0,49 barg
• Доступные номинальные размеры: DN 50–400
• Температурные опции, указанные на странице продукта: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C (выбор зависит от конструкции и материалов)
• Опции уплотнений: плоские уплотнения из широкого спектра материалов, включая PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, волокнистые материалы и другие марки
• Опции защиты: защитный диск из слюды, покрытия FEP или Halar® для дополнительной химической/термической защиты
• Возможна изготовление по чертежам и специальные конструкции
