Смотровое отверстие для использования в промышленности Type 337
для резервуарадля уровневневого индикаторадля наблюдения

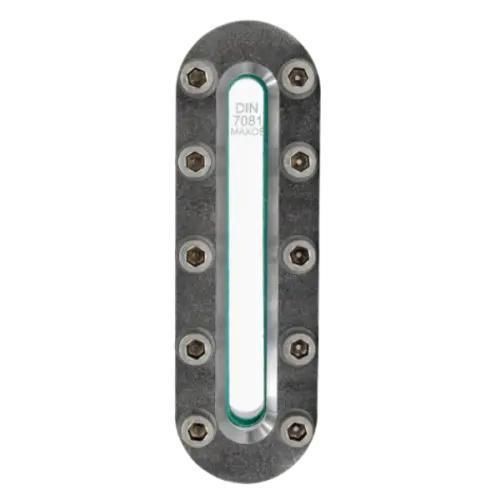

Смотровое отверстие для использования в промышленности - Type 337 - ACI Industriearmaturen GmbH - для резервуара / для уровневневого индикатора / для наблюдения
Смотровое отверстие для использования в промышленности - Type 337 - ACI Industriearmaturen GmbH - для резервуара / для уровневневого индикатора / для наблюдения
Смотровое отверстие для использования в промышленности - Type 337 - ACI Industriearmaturen GmbH - для резервуара / для уровневневого индикатора / для наблюдения - изображение - 2
Смотровое отверстие для использования в промышленности - Type 337 - ACI Industriearmaturen GmbH - для резервуара / для уровневневого индикатора / для наблюдения - изображение - 3
Смотровое отверстие для использования в промышленности - Type 337 - ACI Industriearmaturen GmbH - для резервуара / для уровневневого индикатора / для наблюдения - изображение - 4
Смотровое отверстие для использования в промышленности - Type 337 - ACI Industriearmaturen GmbH - для резервуара / для уровневневого индикатора / для наблюдения - изображение - 5
Смотровое отверстие для использования в промышленности - Type 337 - ACI Industriearmaturen GmbH - для резервуара / для уровневневого индикатора / для наблюдения - изображение - 6
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Спецификации
для использования в промышленности, для резервуара, для уровневневого индикатора, для наблюдения, для химических продуктов, из нержавеющей стали, из боросиликатного стекла, для сварки
Температура

МАКС.: 400 °C
(752 °F)

МИН.: 80 °C
(176 °F)

Давление

МАКС.: 25 bar
(363 psi)

МИН.: 0 bar
(0 psi)

Описание

Обзор

  • Продольная смотровая арматура Type 337 — прямоугольное продольное смотровое окно с закруглёнными концами, предназначенное для приваривания в стенку или на стенку закрытых ёмкостей для надёжного наблюдения уровня жидкостей в котлах, баках и силосах. Выполнение рассчитано на высокие давления и температуры, возможно изготовление по индивидуальным требованиям процесса.


Ключевые характеристики

  • Смотровое стекло: боросиликатное стекло по DIN 7081 (или по требованию заказчика).
  • Стандартный материал корпуса: нержавеющая сталь 1.4571 (316Ti); возможны альтернативы по запросу.
  • Расчётное рабочее давление до 25 barg (PN 25).
  • Подходит для жидких и газообразных сред; доступен в нескольких общих длинах (BL 176–536 мм).
  • Скло зажато между уплотнениями и надёжно закреплено для длительной герметичности и прочности под давлением.


Оптические варианты и защитные меры

  • Рефлексное стекло (призматическая структура) рекомендуется для плохо освещённых ёмкостей для улучшения распознавания уровня.
  • Прозрачное стекло рекомендуется, когда требуется недеформированное изображение или распознавание цвета среды.
  • Доступны защитные диски из слюды, покрытия FEP или Halar® для защиты стекла от высоких температур и агрессивных химикатов; рефлексные стекла не комбинируются со слюдой или покрытиями, прозрачные стекла — комбинируются.


Материалы продукта и ресурсы

  • Видео продукта: Tank sight glass type 337 (YouTube).
  • Информационный буклет (PDF) и файлы чертежей/STP для скачивания доступны для подробных данных по изделию и изготовлению.


Технические характеристики

  • Номинальное давление: PN 25.
  • Рабочее давление: макс. 25 barg.
  • Диапазоны температур: 80°C; 130°C; 150°C; 175°C; 180°C; 200°C; 243°C; 280°C; 300°C; 320°C; 400°C (возможны исполнения для высоких температур).
  • Стандартные материалы: корпус из нержавеющей стали 1.4571 (316Ti); смотровое стекло — боросиликатное по DIN 7081 (другие типы стекла по запросу).
  • Уплотнения: плоские прокладки из широкой палитры (>50) материалов, включая PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.
  • Опции: защитный экран/покрытие FEP; слюдяной защитный диск; высокотемпературное исполнение; исполнение с минимальными мёртвыми объёмами; конструкция под заказ.


Длины & веса

  • Общая длина (BL) — соответствующая длина щели (SL) и вес:
    • BL 176 mm → SL 124 mm, Weight 3.3 kg
    • BL 226 mm → SL 174 mm, Weight 4.3 kg
    • BL 256 mm → SL 204 mm, Weight 4.9 kg
    • BL 316 mm → SL 264 mm, Weight 6.0 kg
    • BL 376 mm → SL 324 mm, Weight 7.1 kg
    • BL 436 mm → SL 384 mm, Weight 8.3 kg
    • BL 496 mm → SL 444 mm, Weight 9.4 kg
    • BL 536 mm → SL 484 mm, Weight 10.2 kg
  • Типичный диапазон поставляемых общих длин: 176–536 мм.


Применение & аксессуары

  • Для указания уровня и визуального контроля жидких и газообразных сред в закрытых ёмкостях (котлы, баки, силосы).
  • Аксессуары: защитные экраны/покрытия, слюдяные диски и другие дополнительные элементы для адаптации арматуры к условиям процесса.
