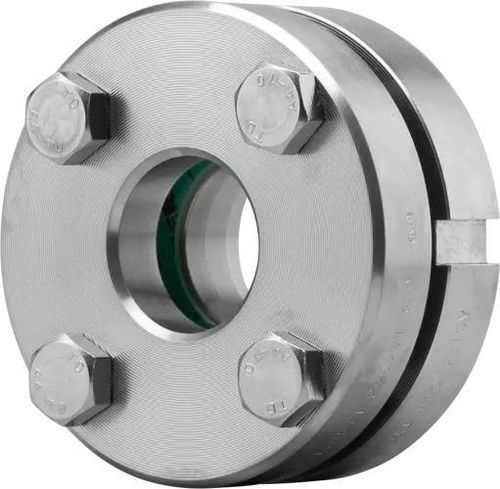

Смотровое отверстие для использования в промышленности Type 392

для резервуарадля наблюденияиз нержавеющей стали

Круглая смотровая стеклолампа Type 392 представляет собой ввертываемое смотровое стекло с наружной резьбой (муж.), предназначенное для наблюдения за жидкими и газообразными средами в баках и емкостях. Корпус изготовлен из нержавеющей стали 1.4571 (316Ti), стекло — боросиликатное (DIN 7080); доступны разнообразные варианты уплотнений и защиты.

Ключевые характеристики

• Материал корпуса: нержавеющая сталь 1.4571 (316Ti)
• Смотровое стекло: боросиликатное стекло по DIN 7080 (или по требованию заказчика)
• Соединение: наружная резьба / муж. (ввертываемое соединение)
• Применение: для жидких и газообразных сред в баках и емкостях
• Макс. рабочее давление: до 160 barg (в зависимости от конфигурации)
• Номинальные размеры (NPS): ½" – 2"

Доступные номинальные давления (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160

Температурные опции

• Стандартная температурная стойкость указана до 280 °C (краткий обзор)
• Дополнительные варианты температур: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C, 400 °C (в зависимости от типа стекла, защитных мер и требований заказчика)

Опции

• Стеклоочиститель SGW с лезвием из PTFE или силикона
• Покрытие FEP или Halar® для химической защиты
• Защитный диск из слюды для дополнительной термостойкости/защиты от пара
• Специальные конструкции / индивидуальные исполнения по запросу

Уплотнительные материалы

• Плоские прокладки из широкого ассортимента (волокнистые материалы и фирменные уплотнения), включая PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и многие другие — доступно более 50 материалов уплотнений

Аксессуары (пример)

• Скребок для смотрового стекла (ручная очистка)
• Защитный экран / покрытие FEP
• Круглые слюдяные диски

Характеристики / Технические данные

• Модель: Type 392
• Материал корпуса: нержавеющая сталь 1.4571 (316Ti)
• Стекло: боросиликатное (DIN 7080) или по требованию заказчика
• Тип соединения: наружная резьба на базовом фланце для ввертывания
• Номинальные размеры (NPS): ½" , 1" , 1½" , 2"
• Номинальное давление (PN): 16, 40, 63, 100, 160
• Температура: стандартная стойкость до 280 °C; расширенные опции до 400 °C при наличии соответствующих защитных мер
• Макс. давление (краткий обзор): макс. 160 barg (в зависимости от конфигурации)
• Более 50 вариантов уплотнительных материалов и множество аксессуаров доступны; возможна индивидуальная сборка
• Размеры (выдержка из таблицы чертежей):
  • PN 16 — G ½": Da 70 mm, Di 15 mm, L 20 mm, вес 0.7 kg
  • PN 16 — G 1": Da 95 mm, Di 25 mm, L 20 mm, вес 1.4 kg
  • PN 16 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, вес 2.1 kg
  • PN 16 — G 2": Da 110 mm, Di 40 mm, L 20 mm, вес 2.1 kg
  • PN 63 — G ½": Da 95 mm, Di 15 mm, L 20 mm, вес 1.3 kg
  • PN 63 — G 1": Da 95 mm, Di 25 mm, L 20 mm, вес 1.5 kg
  • PN 100 — G ½": Da 70 mm, Di 15 mm, L 20 mm, вес 0.7 kg
  • PN 100 — G 1": Da 95 mm, Di 25 mm, L 20 mm, вес 1.5 kg
  • PN 100 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, вес 2.2 kg
  • PN 100 — G 2": Da 110 mm, Di 40 mm, L 20 mm, вес 2.2 kg
  • PN 160 — G ½": Da 70 mm, Di 15 mm, L 20 mm, вес 0.7 kg
  • PN 160 — G 1": Da 95 mm, Di 25 mm, L 20 mm, вес 1.7 kg
  • PN 160 — G 1½": Da 110 mm, Di 40 mm, L 20 mm, вес 2.6 kg
  • PN 160 — G 2": Da 110 mm, Di 40 mm, L 20 mm, вес 2.6 kg
• Другие размеры и уровни давления доступны по запросу; установка осуществляется с помощью крюковой ключа, как для DIN 11851
