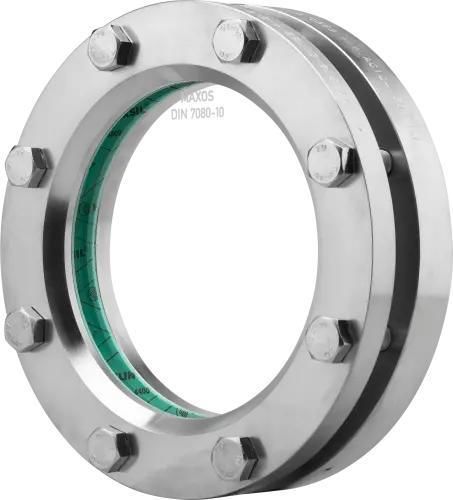

Смотровое отверстие для химических продуктов Type 318V

для использования в промышленностидля резервуарадля наблюдения

Обзор
Круглая смотровая арматура (тип 318V) представляет собой тонкую лёгкую конструкцию для вваривания или приваривания в стенку ёмкости или на неё, позволяющую визуально наблюдать или подсвечивать внутреннюю полость. Оптимизирована для вакуумных применений и низких рабочих давлений.

Ключевые характеристики

• Плоская, лёгкая конструкция по сравнению с вариантами DIN 28120
• Уплотнение, оптимизированное для вакуума (вакуумный уплотнитель на стороне среды с помощью уплотнительных колец)
• Стекло зажато между двумя фланцами из нержавеющей стали
• Разработана как промежуточный вариант между непроизведёнными и более прочными давленными смотровыми стеклами

Опции

• Светодиодный светильник (для взрывозащищённых и невзрывозащищённых зон)
• Распылительное устройство SVIII
• Покрытие FEP или Halar® для агрессивных химических сред
• Индивидуальные конструкции по запросу

Сборочные элементы (иллюстрация)

• Винты
• Прижимной фланец
• Стеклянная прокладка
• Плита смотрового стекла
• Уплотнение
• Базовый фланец

Размеры (по номинальному диаметру DN)

• DN 50: Da 150 мм, Di 80 мм, h1 12 мм, h2 24 мм, Масса 3,4 кг
• DN 80: Da 175 мм, Di 100 мм, h1 14 мм, h2 24 мм, Масса 4,8 кг
• DN 100: Da 200 мм, Di 125 мм, h1 14 мм, h2 24 мм, Масса 5,7 кг
• DN 125: Da 220 мм, Di 150 мм, h1 16 мм, h2 24 мм, Масса 6,6 кг
• DN 150: Da 250 мм, Di 175 мм, h1 16 мм, h2 24 мм, Масса 8,3 кг
• DN 200: Da 300 мм, Di 225 мм, h1 16 мм, h2 24 мм, Масса 10,8 кг
• DN 300: Da 400 мм, Di 305 мм, h1 20 мм, h2 24 мм, Масса 20,8 кг

Аксессуары

• Стеклоочиститель для смотрового стекла (ручная очистка)
• Защитные экраны / покрытия FEP
• Различные светодиодные светильники (разные исполнения)

Технические характеристики

• Монтаж: для вваривания или приваривания (аналогично DIN 28120)
• Номинальные размеры: DN 50 - DN 300
• Рабочее давление / диапазон применения: вакуумные применения до -0,9 barg и рабочее давление до 2,5 barg
• Термическая стойкость: до 200 °C (в зависимости от конфигурации)
• Стекло: боросиликатное стекло (DIN 7080) — альтернативные материалы/покрытия по запросу
• Типичный материал фланцев: нержавеющая сталь (1.4571 / 316Ti)
• Материалы уплотнений: настраиваемые (PTFE (Teflon®), NBR, HNBR, FKM, FFKM, PEEK, EPDM, силикон и др.)
• Покрытия для агрессивных сред: FEP или Halar®
• Применимо для: жидких и газообразных сред
• Производитель / Бренд: ACI Industriearmaturen
• Индивидуальное производство и нестандартные уплотнительные материалы доступны
