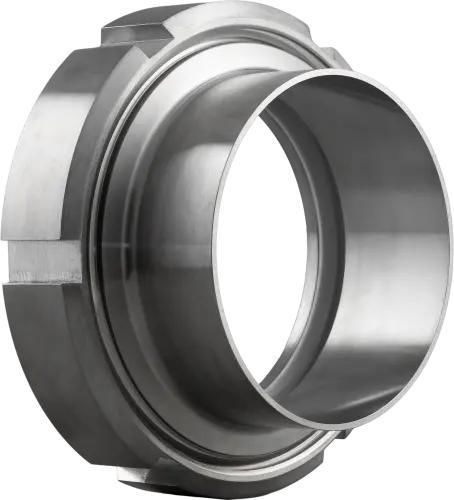

Смотровое отверстие для резервуара Type 327

для санитарных целейдля фармацевтической промышленностидля гигиенических целей

Резьбовое смотровое стекло Type 327 — это гигиеничное резьбовое смотровое устройство, выполненное в соответствии с DIN 11851 / EN 10357 и предназначенное для зон с высокими требованиями гигиены (пищевая, фармацевтическая, медицинская отрасли). Подходит для жидких и газообразных сред и может комплектоваться аксессуарами под требования процесса.

Стандарты и базовая конструкция

• Изготовлено в соответствии с DIN 11851 / EN 10357 (резьбовой штуцер приварен к открытому патрубку).
• Сторона, контактирующая с продуктом, герметизируется диском из боросиликатного стекла по DIN 7080.
• Уплотнение — специальный профилированный O‑кольцо; элементы закреплены прорезной гайкой для надежной посадки.

Доступные номинальные размеры (DN)

• 25
• 32
• 40
• 50
• 65
• 80
• 100
• 125
• 150

Номинальное давление (PN)

• PN 6
• PN 10 (типичное рабочее давление до 10 barg)

Температурные диапазоны

• 80 °C
• 130 °C
• 150 °C
• 180 °C
• 200 °C (теплостойкость до 200 °C в зависимости от конфигурации)

Опции

• Скребок SGW с лезвием из PTFE или силикона
• Светодиодная подсветка (для зон без взрывоопасности, non-Ex)
• Покрытие FEP или Halar® для повышения химической стойкости

Габариты (сводка по DN)

• DN 25 — D1: 26 mm; D2: 29 mm; D3: 63 mm; L: 37 mm; Масса: 0,31 kg
• DN 32 — D1: 32 mm; D2: 35 mm; D3: 70 mm; L: 40 mm; Масса: 0,40 kg
• DN 40 — D1: 38 mm; D2: 41 mm; D3: 78 mm; L: 41 mm; Масса: 0,50 kg
• DN 50 — D1: 50 mm; D2: 53 mm; D3: 92 mm; L: 43 mm; Масса: 0,70 kg
• DN 65 — D1: 66 mm; D2: 70 mm; D3: 112 mm; L: 48 mm; Масса: 1,10 kg
• DN 80 — D1: 81 mm; D2: 85 mm; D3: 127 mm; L: 54 mm; Масса: 1,61 kg
• DN 100 — D1: 100 mm; D2: 104 mm; D3: 148 mm; L: 64 mm; Масса: 2,27 kg
• DN 125 — D1: 125 mm; D2: 129 mm; D3: 178 mm; L: 58 mm; Масса: 3,10 kg
• DN 150 — D1: 150 mm; D2: 154 mm; D3: 210 mm; L: 60 mm; Масса: 5,30 kg

Дополнительная информация о продукте

• Боросиликатное стекло обеспечивает герметичность согласно DIN 7080; при превышении температурных пределов стекла можно установить защитный слюдяной диск для защиты от высокой температуры и пара.
• Доступные материалы уплотнений: NBR, EPDM, силикон, FKM (Viton®) или PTFE.
• Внутренняя поверхность: Ra ≤ 0,8 μm.
• Подходит для жидких и газообразных сред; доступны индивидуальные исполнения и аксессуары (скребки, подсветка, покрытия).
• Типичное максимальное рабочее давление: до 10 barg (PN 10), зависит от исполнения.

Технические характеристики

• Модель / Тип: Type 327
• Производитель: ACI Industriearmaturen GmbH
• Стандарты: DIN 11851 / EN 10357; герметизация стекла по DIN 7080
• Номинальные размеры: DN 25 – DN 150
• Номинальное давление: PN 6 и PN 10 (рабочее давление до 10 barg)
• Термостойкость: до 200 °C (в зависимости от стекла и конфигурации)
• Материалы: конструкция из нержавеющей стали; смотровое стекло из боросиликатного стекла; варианты O‑кольца: NBR, EPDM, силикон, FKM (Viton®), PTFE
• Внутренняя поверхность: Ra ≤ 0,8 μm
• Опции: скребок SGW (PTFE/силикон), LED-подсветка (non-Ex), покрытия FEP или Halar®, слюдяной защитный диск
• Типичные области применения: гигиенические процессы в пищевой, фармацевтической и медицинской промышленности
