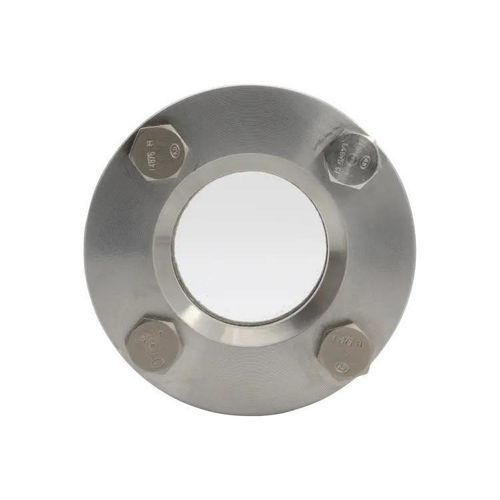

Смотровое отверстие для использования в промышленности Type 394

для резервуарадля наблюденияиз нержавеющей стали

Винтовая круглая смотровая арматура Тип 394 — это смотровое стекло с внутренней резьбой для визуального контроля жидких и газообразных сред. Поставляется в нескольких номинальных размерах и давлениях, возможна комплектация защитными покрытиями и широким выбором уплотнительных материалов для промышленных применений.

Материалы и стекло

• Материал корпуса: нержавеющая сталь 1.4571 (316Ti)
• Стандартное смотровое стекло: боросиликатное стекло по DIN 7080 (другие типы по запросу)
• Защитные/покрывающие опции: FEP или Halar®; опциональная защитная пластина из слюды для повышенной стойкости к температуре/пар

Соединение, размеры и номинальное давление

• Тип соединения: внутренняя резьба (female) для навинчивания
• Номинальные размеры (NPS): ½", 1", 1½", 2"
• Номинальное давление (PN): 16, 40, 63, 100, 160

Температура и среды

• Примеры температурных диапазонов/опций: 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 320°C, 400°C
• Подходит для жидких и газообразных сред

Уплотнения, опции и аксессуары

• Уплотнение: плоские прокладки из обширного ассортимента (>50 материалов), включая волокнистые материалы, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и другие фирменные материалы
• Опции: очиститель SGW (полотно из PTFE или силикона), покрытие FEP или Halar®, защита из слюды, специальные исполнения
• Типичные аксессуары: защитный экран/покрытие FEP, круглые слюдяные диски, очиститель для смотрового стекла

Размеры (фрагмент)

• Заголовок таблицы: PN | G (NPS) | Da [mm] | Di [mm] | L [mm] | Вес [kg]
• PN 16 — ½" — 70 — 15 — 20 — 0.8
• PN 16 — 1" — 95 — 25 — 20 — 1.5
• PN 16 — 1½" — 110 — 40 — 20 — 2.2
• PN 16 — 2" — 110 — 40 — 20 — 2.1
• PN 40 — ½" — 70 — 15 — 20 — 0.8
• PN 40 — 1" — 95 — 25 — 20 — 1.5
• PN 40 — 1½" — 110 — 40 — 20 — 2.2
• PN 40 — 2" — 110 — 40 — 20 — 2.2
• PN 63 — ½" — 95 — 15 — 20 — 0.8
• PN 63 — 1" — 95 — 25 — 20 — 1.5
• PN 63 — 1½" / 2" — как PN 100
• PN 100 — ½" — 70 — 15 — 20 — 0.8
• PN 100 — 1" — 95 — 25 — 20 — 1.5
• PN 100 — 1½" — 110 — 40 — 20 — 2.2
• PN 100 — 2" — 110 — 40 — 20 — 2.2
• PN 160 — ½" — 70 — 15 — 20 — 0.8
• PN 160 — 1" — 95 — 25 — 20 — 1.8
• PN 160 — 1½" — 110 — 40 — 20 — 2.6
• PN 160 — 2" — 110 — 40 — 20 — 2.7
• Другие размеры и давления доступны по запросу
• Установка: с помощью крючковых ключей, как для DIN 11851

Краткий обзор / ключевые моменты

• Максимальное номинальное давление: до PN 160
• Теплостойкость: опции до 280°C (высокотемпературные стекла или защиты — по спецификации)
• Подходит для жидких и газовых сред
• Номинальные размеры: ½" – 2"
• Возможны индивидуальные исполнения; множество вариантов материалов уплотнений (>50)

Характеристики / технические спецификации

• Модель: Type 394 (винтовая круглая смотровая арматура с внутренней резьбой)
• Бренд: ACI Industriearmaturen
• Материал корпуса: нержавеющая сталь 1.4571 (316Ti)
• Стандартное стекло: боросиликатное стекло DIN 7080 (другие по запросу)
• Уплотнения: плоские прокладки из обширного ассортимента материалов (PTFE, NBR, novaphit® MST-XP, KlingerSil® C4400, волокно и т.д.)
• Номинальное давление: PN 16 / 40 / 63 / 100 / 160
• Номинальные размеры (NPS): ½", 1", 1½", 2"
• Типичные веса и размеры: см. таблицу размеров выше (Da, Di, L, вес по PN/размеру)
• Опции: очиститель SGW (PTFE/силикон), покрытие FEP/Halar®, защита из слюды, специальные исполнения
