Смотровое отверстие для резервуара Type 330

для сваркидля наблюдениядля уровневневого индикатора

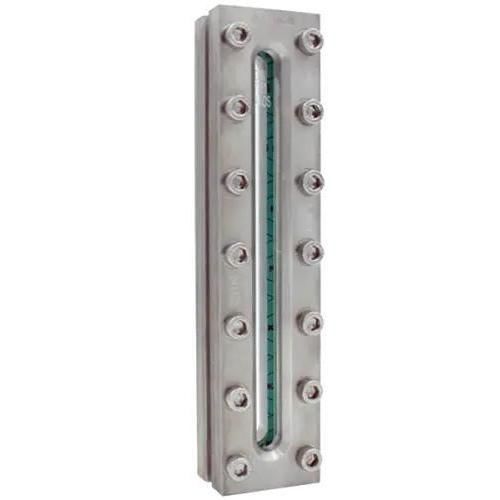

Обзор изделия Продольный смотровой штуцер ACI Type 330 представляет собой прямоугольный вертикальный указатель уровня для надежного наблюдения за уровнем жидкости в закрытых емкостях (котлах, резервуарах, силосах). Он может быть вварен в стенку емкости или приварен к ней и предназначен для применения при высоких давлениях и температурах. Материалы и оптические опции

• Стеклянная пластина из боросиликатного стекла по DIN 7081 (или аналогичная)
• Стандартный материал корпуса: нержавеющая сталь 1.4571 (316Ti); другие материалы по запросу
• Уплотнение: плоские прокладки, выбираемые из широкого ассортимента (>50 уплотнительных материалов), включая волокнистые прокладки, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и другие фирменные материалы
• Защитные меры: слюдяной защитный диск для защиты от высоких температур/пара; покрытие FEP или Halar® для защиты стекла от агрессивных химикатов или щелочных растворов
• Типы оптики: прозрачное смотровое стекло для прозрачных/цветных сред; рефлекторное смотровое стекло (DIN 7081 или аналогичное) для плохо освещенных емкостей - внимание: рефлекторные стекла нельзя комбинировать со слюдяными дисками или покрытиями

Доступные опции

• Покрытие FEP или Halar®
• Защитный диск из слюды
• Высокотемпературное исполнение
• Почти без мертвого пространства
• Специальные конструкции / индивидуальный дизайн

Размеры и вес (выбор)

• BL 140 мм: SL 79 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 2,8 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 3,4 кг
• BL 170 мм: SL 124 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 3,2 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 4,0 кг
• BL 220 мм: SL 174 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 4,0 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 5,0 кг
• BL 250 мм: SL 204 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 4,6 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 5,7 кг
• BL 300 мм: SL 264 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 5,3 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 6,6 кг
• BL 310 мм: SL 264 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 5,6 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 6,9 кг
• BL 350 мм: SL 304 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 6,3 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 7,8 кг
• BL 370 мм: SL 324 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 6,6 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 8,2 кг
• BL 400 мм: SL 354 мм; Скрытый вид 0; h1/h2 (PN16) 20 мм; Вес (PN16) 7,1 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 8,8 кг
• BL 500 мм: SL 454 мм; Скрытый вид 1x46; h1/h2 (PN16) 20 мм; Вес (PN16) 9,1 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 11,3 кг
• BL 600 мм: SL 564 мм; Скрытый вид 1x36; h1/h2 (PN16) 20 мм; Вес (PN16) 10,7 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 13,3 кг
• BL 620 мм: SL 564 мм; Скрытый вид 1x46; h1/h2 (PN16) 20 мм; Вес (PN16) 11,1 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 13,8 кг
• BL 700 мм: SL 654 мм; Скрытый вид 1x46; h1/h2 (PN16) 20 мм; Вес (PN16) 12,5 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 15,6 кг
• BL 740 мм: SL 694 мм; Скрытый вид 1x46; h1/h2 (PN16) 20 мм; Вес (PN16) 13,2 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 16,4 кг
• BL 800 мм: SL 754 мм; Скрытый вид 1x46; h1/h2 (PN16) 20 мм; Вес (PN16) 14,2 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 17,7 кг
• BL 930 мм: SL 884 мм; Скрытый вид 2x46; h1/h2 (PN16) 20 мм; Вес (PN16) 16,7 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 20,8 кг
• BL 1000 мм: SL 954 мм; Скрытый вид 3x46; h1/h2 (PN16) 20 мм; Вес (PN16) 18,2 кг; h1/h2 (PN40) 25 мм; Вес (PN40) 22,6 кг

Основные характеристики

• Максимальное рабочее давление: до 40 барг
• Возможны термостойкие версии до 400 °C (в зависимости от типа стекла и опций)
• Подходит для жидких и газообразных сред
• Общий диапазон длины: 140 - 1000 мм (различные варианты BL)
• Возможно изготовление на заказ и специальные конструкции

Caractéristiques / spécifications techniques

• Модель / серия: Тип 330
• Стандартный материал: Нержавеющая сталь 1.4571 (316Ti); другие материалы по запросу
• Стандартное стекло: Боросиликатное стекло по DIN 7081 (или аналогичное)
• Варианты номинального давления (PN): PN 16, PN 40
• Варианты температуры (примеры): 80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 243°C, 280°C, 300°C, 320°C, 400°C
• Варианты длины по торцу (BL): 140, 170, 220, 250, 300, 310, 350, 370, 400, 500, 600, 620, 700, 740, 800, 930, 1000 мм
• Опции: Покрытия FEP/Halar, защитный диск из слюды, высокотемпературное исполнение, исполнение почти без мертвого пространства, специальные конструкции
• Возможны дополнительные принадлежности (например, защитные экраны/покрытия)
