Смотровое отверстие для наблюдения Type 318

для резервуарадля химических продуктовATEX

Круглое смотровое стекло Тип 318 представляет собой плоское, легкое смотровое окно, привариваемое на или в стенку сосуда для наблюдения или подсветки внутреннего объёма. Это экономичное и химически стойкое решение в применении между безнапорными фланцевыми изделиями и более прочными давленными вариантами.

Характеристики

• Плоская, лёгкая конструкция, основанная на принципах DIN 28120, но оптимизированная для меньших рабочих давлений.
• Корпус и фланцы из нержавеющей стали 1.4571 (316Ti).
• Стекло зажато между двумя фланцами из нержавеющей стали с проверенными плоскими уплотнениями высокого качества.
• Стандартный материал стекла: боросиликатное стекло по DIN 7080 (или по спецификации заказчика).
• Доступны покрытия FEP или Halar® для повышения химической стойкости стеклянной сборки.
• Предназначено для наблюдения или подсветки внутренностей сосудов; пригодно для жидких и газообразных сред.

Опции

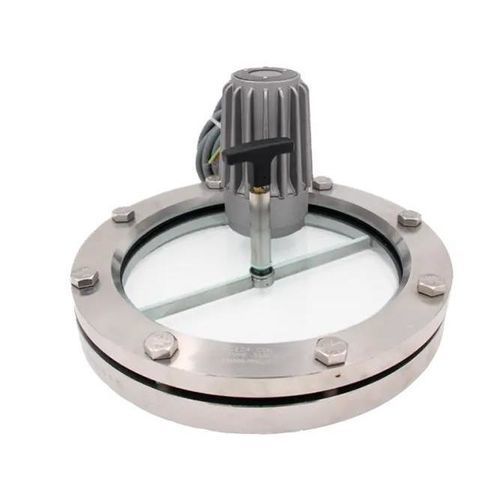

• Скребок для смотрового стекла SGW с рабочей лезвией из PTFE или силикона.
• LED-освещение для взрывозащищённых (Ex) и невзрывозащищённых зон.
• Распылительное устройство SVIII.
• Покрытие FEP или Halar® для дополнительной химзащиты.
• Микалевый защитный диск для дополнительной защиты от температуры и пара.
• Специальные конструкции и индивидуальные решения по запросу.

Размеры (по DN)

• DN 50 — Da: 150 mm; Di: 80 mm; h1: 12 mm; h2: 24 mm; Вес: 3,6 kg
• DN 80 — Da: 175 mm; Di: 100 mm; h1: 14 mm; h2: 24 mm; Вес: 5,0 kg
• DN 100 — Da: 200 mm; Di: 125 mm; h1: 14 mm; h2: 24 mm; Вес: 5,9 kg
• DN 125 — Da: 220 mm; Di: 150 mm; h1: 16 mm; h2: 24 mm; Вес: 7,1 kg
• DN 150 — Da: 250 mm; Di: 175 mm; h1: 16 mm; h2: 24 mm; Вес: 8,8 kg
• DN 200 — Da: 300 mm; Di: 225 mm; h1: 16 mm; h2: 24 mm; Вес: 11,3 kg
• DN 300 — Da: 400 mm; Di: 305 mm; h1: 20 mm; h2: 24 mm; Вес: 21,7 kg
• DN 400 — Da: 500 mm; Di: 390 mm; h1: 22 mm; h2: 24 mm; Вес: 35,0 kg

Технические характеристики

• Наименование: Тип 318
• Конструкция: на базе DIN 28120 (адаптирована: более плоская и лёгкая)
• Материал (корпус / фланцы): нержавеющая сталь 1.4571 (316Ti)
• Смотровое стекло: боросиликатное стекло DIN 7080 (стандарт) или по спецификации заказчика
• Условные проходы: DN 50, 80, 100, 125, 150, 200, 300, 400
• Номинальное давление: PN 2,5 (рабочее давление до 2,5 barg)
• Рабочая температура: возможны конфигурации для высоких температур; рекомендуется мика-защита при превышении пределов боросиликатного стекла (конфигурации до ≈400 °C в зависимости от материалов и защиты)
• Уплотнение: плоские уплотнения из широкой номенклатуры (>50) материалов, включая армированные, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и другие
• Покрытия: варианты FEP или Halar® для повышения химстойкости
• Среды: пригодно для жидких и газообразных сред
• Аксессуары / модернизации: скребок (SGW), LED-освещение, распылительное устройство SVIII, мика-защитный диск; возможны индивидуальные конструкции
• Сертификаты: TÜV / ISO 9001 и сертификаты на нержавеющие материалы доступны
