Смотровое отверстие для резервуара Type 321

для санитарных целейдля наблюдениядля химических продуктов

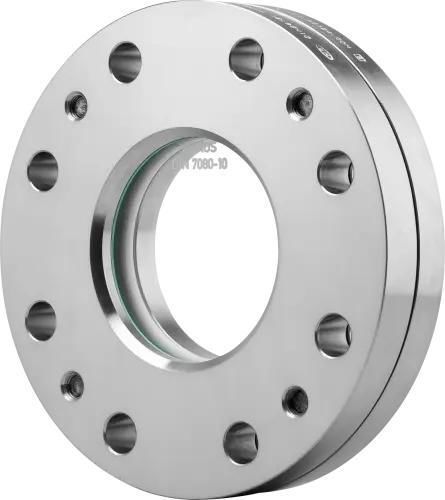

Фланцевое круглое смотровое стекло (Тип 321) для наблюдения или освещения внутренней части аппаратов, разработано в соответствии с DIN 28121. Изделие поставляется в заводской сборке для прямого монтажа на фланец и может быть полностью заменено в случае повреждения стекла.

Опции

• Стёрок SGW с лезвием из PTFE или силикона
• Светодиодное освещение для зон Ex и не-Ex
• Распылительное устройство SVII
• Покрытие FEP или Halar®
• Защитный диск из слюды (мика)
• Специальные конструкции по запросу

Характеристики / Технические данные

• Стандарт: конструкция согласно DIN 28121.
• Крепление: на фланцы согласно DIN EN 1092-1; поставляется в сборе для прямого монтажа.
• Рабочее давление: доступно для PN 10 и PN 25 (макс. 25 barg).
• Условные проходы: DN 40 - DN 200.
• Температурные режимы: опции 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C (жаропрочность до 200 °C).
• Материалы: фланцы из нержавеющей стали 1.4571 (316Ti) или 1.4404 (316L).
• Стекло: боросиликатное стекло MAXSO® по DIN 7080 (химически стойкое).
• Уплотнение: волнистое межфланцевое кольцо с PTFE-покрытием, размещённое в зоне плотного прижима для выравнивания фланцев и защиты стекла (предотвращает усадку прокладок; не требуется подтяжка на месте).
• Области применения: пригодно для жидких и газообразных сред; подходит для пищевых продуктов, кислот, щелочей и большинства агрессивных химикатов (при необходимости дополнительная защита — слюдяная пластина или покрытия).
• Сервис/обслуживание: при повреждении стекла весь узел можно легко заменить.
• Доступные аксессуары: стеклоочиститель, светодиодные светильники (различные исполнения), FEP защитный экран/покрытие, распылительные устройства (напр., SV2/SVII), круглые слюдяные диски.

Размеры (PN 10)

• DN 40 → Di 48 мм; H 36 мм; Da 150 мм; L 18 мм; K 110 мм; Вес 3,8 кг
• DN 50 → Di 65 мм; H 38 мм; Da 165 мм; L 18 мм; K 125 мм; Вес 4,6 кг
• DN 80 → Di 80 мм; H 46 мм; Da 200 мм; L 18 мм; K 160 мм; Вес 8,2 кг
• DN 100 → Di 100 мм; H 46 мм; Da 220 мм; L 18 мм; K 180 мм; Вес 9,3 кг
• DN 125 → Di 125 мм; H 54 мм; Da 250 мм; L 18 мм; K 210 мм; Вес 13,8 кг
• DN 150 → Di 125 мм; H 54 мм; Da 285 мм; L 22 мм; K 240 мм; Вес 19,5 кг
• DN 200 → Di 150 мм; H 54 мм; Da 340 мм; L 22 мм; K 295 мм; Вес 28,7 кг

Размеры (PN 25)

• DN 40 → H 38 мм; Da 150 мм; L 18 мм; K 110 мм; Вес 4,0 кг
• DN 50 → H 41 мм; Da 165 мм; L 18 мм; K 125 мм; Вес 5,0 кг
• DN 80 → H 50 мм; Da 200 мм; L 18 мм; K 160 мм; Вес 8,9 кг
• DN 100 → H 59 мм; Da 235 мм; L 22 мм; K 190 мм; Вес 14,0 кг
• DN 125 → H 66 мм; Da 270 мм; L 26 мм; K 220 мм; Вес 20,0 кг
• DN 150 → H 66 мм; Da 300 мм; L 26 мм; K 250 мм; Вес 26,9 кг
• DN 200 → H 66 мм; Da 360 мм; L 26 мм; K 310 мм; Вес 39,3 кг
