Смотровое отверстие для использования в промышленности Type 591

для наблюденияиз боросиликатного стеклас фланцем

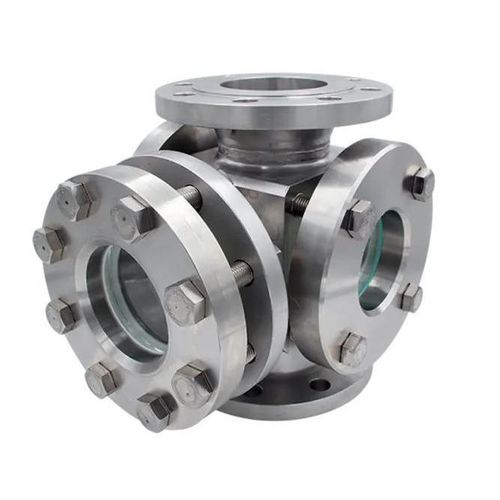

Смотровое стекло потока Тип 591 представляет собой сварную конструкцию с тремя смотровыми окнами для установки между фланцами согласно DIN EN 1092-1. Подходит для жидких и газообразных сред и выдерживает рабочие давления до 400 barg. Третье смотровое окно позволяет подсветить протекающую среду и интегрировать измерительные или камеравые системы для улучшенного контроля процесса.

Номинальные размеры (DN)

• 50
• 65
• 80
• 100
• 125
• 150
• 200

Номинальное давление (PN)

• 16
• 40
• 63
• 100
• 160
• 250
• 320
• 400

Температурные варианты

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Опции / комплектующие

• Стеклоочиститель SGW с лезвием из PTFE или силикона
• Светодиодный светильник для взрывозащищенных и невзрывозащищенных зон
• Покрытие FEP или Halar®
• Защитные диски из слюды (mica)
• Двойное остекление (Type 591D)
• Специальные конструкции / изготовление по заказу

Размеры / чертеж (кратко)

• Общая длина (BL): DIN EN 558-1 FTF 2 (стандарт, при конструктивной возможности)
• Монтажная длина (AL): согласно подтверждению заказа / чертежу заказчика
• Размеры фланца: DIN EN 1092-1
• Свободный обзор (D1) по DN (ориентир PN 16):
  • DN 50: D1 = 100
  • DN 65: D1 = 150
  • DN 80: D1 = 175
  • DN 100: D1 = 175
  • DN 125: D1 = 175
  • DN 150: D1 = 175
  • DN 200: D1 = 240
• Свободный обзор (D2) по DN (ориентир PN 16):
  • DN 50: D2 = 55
  • DN 65: D2 = 70
  • DN 80: D2 = 83
  • DN 100: D2 = 107
  • DN 125: D2 = 132
  • DN 150: D2 = 159
  • DN 200: D2 = 207
• Примечание: размеры соответствуют уровню номинального давления PN 16; для других уровней давления значения могут отличаться.

Характеристики / технические спецификации

• Бренд: ACI Industriearmaturen GmbH
• Коммерческое обозначение модели: Type 591
• Рабочее давление: до 400 barg (доступны несколько классов PN)
• Подходящие среды: жидкие и газообразные среды
• Номинальные размеры: DN 50 – DN 200
• Классы номинального давления: PN 16, 40, 63, 100, 160, 250, 320, 400
• Стандартное стекло: боросиликатное стекло (стандартно до 280 °C)
• Повышенная температурная стойкость: с защитным диском из слюды до 300 °C или до 320 °C в комбинации с защитными стеклами MAXOS® (DIN 7080)
• Соединение: фланцевое соединение по DIN EN 1092-1; стандартные длины по DIN EN 558-1 (FTF 2)
• Уплотнение: плоские прокладки из широкого спектра материалов (включая PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.) — более 50 материалов уплотнений в наличии
• Доступные опции: стеклоочиститель, LED-освещение, покрытия FEP/Halar®, защитные диски из слюды, двойное остекление (591D), специальные конструкции
• Применение: возможен ретрофит в существующие системы за счет стандартных длин; возможно изготовление по чертежу
