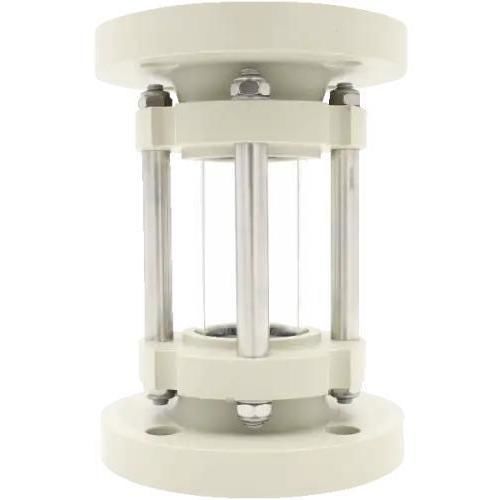

Смотровое отверстие для использования в промышленности Type 620K

для наблюденияиз боросиликатного стеклас фланцем

Пластиковое трубчатое смотровое стекло для контроля потока в трубопроводах, где металлические материалы неприемлемы. Поставляется полностью собранным для безобслуживаемой эксплуатации. Варианты пластиковых фланцев и эластомерных уплотнений предотвращают контакт среды с металлическими деталями.

Информация о продукте

• Конструкция: массивные пластиковые фланцы (PP, PVC или PVDF), охватывающие боросиликатную трубку, герметизированную O-образными кольцами NBR или Viton®; конструкция исключает контакт среды с металлическими деталями
• Фланцевые соединения: совместимы с DIN EN 1092-1 (по запросу адаптируются к другим стандартам)
• Поставляется: полностью собранным с завода; изнашивающиеся элементы заменяемы для сокращения простоев

Ключевые опции

• Условное давление: PN 10
• Макс. рабочее давление: до 10 barg
• Температурный режим: стойкость к нагреву до 100 °C
• Среды: подходит для жидких и газообразных сред
• Доступные условные проходы (DN): 25, 32, 40, 50, 65, 80, 100, 150

Габариты (поперечное сечение / данные фланца)

• DN 25: D = 115 мм, d = 32 мм, L = 160 мм, L1 = 46 мм, LK = 85 мм, n x d2 = 4 x ø14
• DN 32: D = 140 мм, d = 40 мм, L = 180 мм, L1 = 58 мм, LK = 100 мм, n x d2 = 4 x ø18
• DN 40: D = 150 мм, d = 50 мм, L = 200 мм, L1 = 70 мм, LK = 110 мм, n x d2 = 4 x ø18
• DN 50: D = 165 мм, d = 63 мм, L = 230 мм, L1 = 92 мм, LK = 125 мм, n x d2 = 4 x ø18
• DN 65: D = 185 мм, d = 75 мм, L = 290 мм, L1 = 116 мм, LK = 145 мм, n x d2 = 4 x ø18
• DN 80: D = 200 мм, d = 90 мм, L = 310 мм, L1 = 126 мм, LK = 160 мм, n x d2 = 8 x ø18
• DN 100: D = 220 мм, d = 110 мм, L = 350 мм, L1 = 160 мм, LK = 180 мм, n x d2 = 8 x ø18
• DN 150: D = 285 мм, d = 160 мм, L = 480 мм, L1 = 240 мм, LK = 240 мм, n x d2 = 8 x ø22

Технические характеристики

• Модель / тип: 620K
• Материалы: фланцы из PP, PVC или PVDF; трубка из боросиликатного стекла
• Уплотнение: O-образные кольца NBR или Viton®
• Стандарт фланца: DIN EN 1092-1 (адаптируемый)
• Условное давление: PN 10 (макс. рабочее давление до 10 barg)
• Термостойкость: до 100 °C
• Подходящие среды: жидкости и газы
• Условные проходы: DN 25–150
• Состояние поставки: полностью собранное
