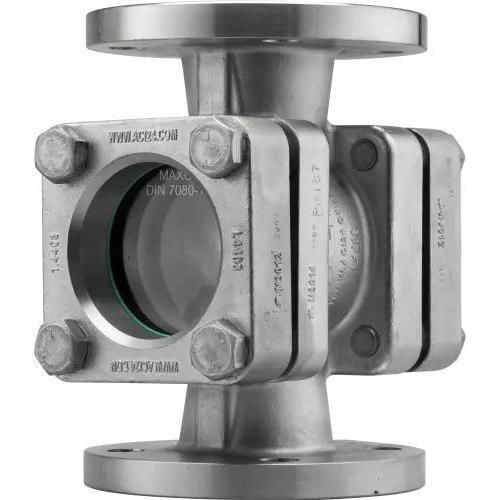

Смотровое отверстие для использования в промышленности Type 550

для наблюденияATEXиз нержавеющей стали

ACI контрольно-просмотровое стекло потока тип 550 — промышленное смотровое устройство для визуального контроля среды в трубопроводах при рабочем давлении. Корпус выполнен из нержавеющего литого материала 1.4408 и предназначен для монтажа между фланцами по DIN EN 1092-1.

Ключевые характеристики

• Номинальные диаметры: DN 15 – DN 200
• Номинальное давление: PN 10 / PN 16 / PN 25 / PN 40 (макс. 40 barg)
• Диапазон температур: -196 °C до +400 °C (в зависимости от типа стекла и уплотнений)
• Подходит для жидких и газообразных сред
• Фланцевые соединения: DIN EN 1092-1

Материалы и варианты

• Стандартный материал корпуса: нержавеющее литое 1.4408
• Другие материалы по запросу: 1.0619 (литая сталь), Alloy C22 и другие сплавы
• Система уплотнений: плоские прокладки ведущих производителей (например, Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE чистый или модифицированный)
• Более 50 материалов для уплотнений доступны по запросу

Защитные покрытия и защита

• Покрытие HALAR®
• Покрытие FEP
• Защитный диск из слюды для стекла

Опции и аксессуары (встраиваются на заводе)

• Стеклоочиститель SGW с лезвиями из PTFE, силикона или EPDM
• Светодиодное освещение (версии с сертификацией ATEX по запросу)
• Устройства для распыления / очистки
• PTFE ротор
• Исполнение без масел и смазок; варианты без силикона с тестом на кратер доступны

Габариты (фрагмент по DIN 11869)

• DN 15 — D (PN16)=95, D (PN25)=95, D (PN40)=95, BL=130, D1=32
• DN 20 — D (PN16)=105, D (PN25)=105, D (PN40)=105, BL=150, D1=32
• DN 25 — D (PN16)=115, D (PN25)=115, D (PN40)=115, BL=160, D1=48
• DN 32 — D (PN16)=140, D (PN25)=140, D (PN40)=140, BL=180, D1=48
• DN 40 — D (PN16)=150, D (PN25)=150, D (PN40)=150, BL=200, D1=65
• DN 50 — D (PN16)=165, D (PN25)=165, D (PN40)=165, BL=230, D1=80
• DN 65 — D (PN16)=185, D (PN25)=165, D (PN40)=165, BL=290, D1=80
• DN 80 — D (PN16)=200, D (PN25)=185, D (PN40)=185, BL=310, D1=100
• DN 100 — D (PN16)=220, D (PN25)=200, D (PN40)=200, BL=350, D1=125
• DN 125 — D (PN16)=250, D (PN25)=235, D (PN40)=235, BL=400, D1=150
• DN 150 — D (PN16)=285, D (PN25)=270, D (PN40)=270, BL=480, D1=175
• DN 200 — D (PN16)=340, D (PN25)=360, D (PN40)=375, BL=600, D1=175

Краткий обзор

• Максимальное рабочее давление: до 40 barg
• Температурный диапазон: -196 °C до +400 °C (в зависимости от применения)
• Для жидких и газообразных сред
• Номинальные диаметры: DN 15–200
• Более 50 материалов уплотнений в наличии
• Аксессуары и заводская интеграция опций доступны
• Предварительно протестированное / сертифицированное качество (TÜV)

Технические характеристики

• Наименование: Контрольное стекло потока тип 550
• Материал корпуса: нержавеющее литое 1.4408 (другие материалы по запросу)
• Стандарт фланцев: DIN EN 1092-1 (PN 10 / PN 16 / PN 25 / PN 40)
• Номинальные диаметры: DN 15 – DN 200
• Класс давления: PN 10 / PN 16 / PN 25 / PN 40 (макс. 40 barg)
• Диапазон температур: -196 °C до +400 °C (в зависимости от стекла и уплотнений)
• Варианты уплотнений: Frenzelit novaphit® MST XP; KlingerSil® C4400; Garlock Gylon®; PTFE; и >50 других материалов
• Опциональные покрытия: HALAR®, FEP; защитный диск из слюды
• Доступные аксессуары: стеклоочиститель SGW, LED-освещение (ATEX по запросу), распылительные устройства, PTFE ротор
• Сертификация: TÜV (ISO 9001 и соответствующие ссылки модуль/2014/68/EU указаны на странице продукта)
