Смотровое отверстие для использования в промышленности Type 550A

для наблюдениядля химических продуктовATEX

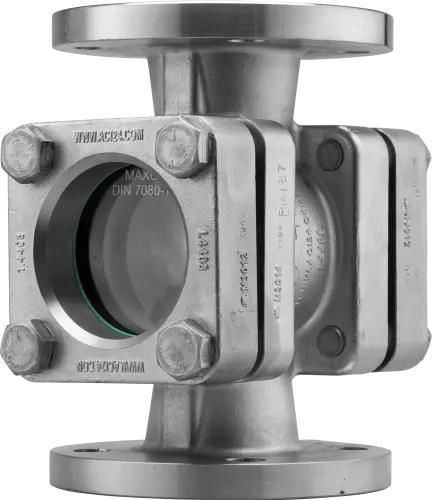

Смотровое стекло ACI типа 550A - это прочное промышленное смотровое стекло, предназначенное для визуального контроля среды в трубопроводах под рабочим давлением и монтируемое с помощью фланца в соответствии с ASME B16.5. Оно отличается долговечностью и коррозионной стойкостью, а также предлагает множество вариантов материалов и аксессуаров для сложных химических и термических условий эксплуатации. Конструкция и применение

• Корпус: литье из нержавеющей стали 1.4408 (высокая коррозионная стойкость и механическая прочность).
• Установка: фланец-фланец между ответными фланцами в соответствии с ASME B16.5 (класс 150 / 300 фунтов).
• Стандарты и соответствие: изготовлен в соответствии с DIN 11869 (ранее DIN 3237); конструкция и расчеты прочности соответствуют PED 2014/68/EU и AD 2000.

Номинальные размеры (NPS)

• 1/2"
• 3/4"
• 1"
• 1 1/4"
• 1 1/2"
• 2"
• 2 1/2"
• 3"
• 4"
• 5"
• 6"
• 8"

Нагрузка (класс)

• 150 lbs
• 300 lbs

Варианты/номинальные значения температуры

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Система прокладок (стандартные примеры)

• Frenzelit novaphit® MST XP
• KlingerSil® C4400
• Garlock Gylon®
• PTFE (чистый или модифицированный)
• Более 50 дополнительных уплотнительных материалов доступны по запросу

Опциональные защитные покрытия / защита пластин

• покрытие HALAR®
• покрытие FEP
• защитный диск из слюды

Факториально устанавливаемое дополнительное оборудование и опции

• Стеклоочиститель SGW (щетки из PTFE, силикона или EPDM)
• Спреи для очистки
• Светодиодные лампы (опционально версии, одобренные ATEX, для взрывоопасных зон)
• Стеклоочиститель SGW с PTFE/силиконом/EPDM, Светодиодные лампы для взрывоопасных и не взрывоопасных зон, распылитель, покрытие FEP или Halar®, слюдяные диски, ротор PTFE
• Возможны варианты исполнения без масла и жира и без силикона (включая кратерный тест)

Исполнение / геометрия фланца

• NPS 1/2" - 2": прямоугольные фланцы
• NPS 2 1/2" - 8": круглые фланцы

Размеры (выбранные значения в мм)

• NPS 1/2": D (класс 150) = 89; D (класс 300) = 95,2; BL = 130; D1 = 32
• NPS 3/4": D (класс 150) = 98; D (класс 300) = 117,3; BL = 150; D1 = 32
• NPS 1": D (класс 150) = 108; D (класс 300) = 123,8; BL = 160; D1 = 48
• NPS 1 1/4": D (класс 150) = 118; D (класс 300) = 133,4; BL = 180; D1 = 48
• NPS 1 1/2": D (класс 150) = 127; D (класс 300) = 155,6; BL = 200; D1 = 65
• NPS 2": D (класс 150) = 152; D (класс 300) = 165,1; BL = 230; D1 = 80
• NPS 2 1/2": D (класс 150) = 178; D (класс 300) = 190,5; BL = 290; D1 = 80
• NPS 3": D (класс 150) = 191; D (класс 300) = 209,6; BL = 310; D1 = 100
• NPS 4": D (класс 150) = 228; D (класс 300) = 254; BL = 350; D1 = 125
• NPS 5": D (класс 150) = 254; D (класс 300) = 279,4; BL = 400; D1 = 150
• NPS 6": D (класс 150) = 279; D (класс 300) = 317,5; BL = 480; D1 = 175
• NPS 8": D (класс 150) = 343; D (класс 300) = 381; BL = 600; D1 = 175

Примечания по материалам и вариантам исполнения

• Стандартный материал: литая нержавеющая сталь 1.4408.
• Другие материалы доступны по запросу (например, литая сталь 1.0619 или сплав C22) по спецификации заказчика.

Caractéristiques / spécifications techniques

• Производитель / бренд: ACI Industriearmaturen GmbH
• Модель / обозначение: Тип смотрового стекла 550A
• Материал корпуса: литая нержавеющая сталь 1.4408 (альтернативные варианты по запросу)
• Стандарт фланца: ASME B16.5 (совместимые контрфланцы)
• Давление: Класс 150 / 300 фунтов (макс. ок. 40 барг, как указано)
• Диапазон температур: от -10°C до 280°C (опции до 300°C)
• Подходит для: жидких и газообразных сред
• Номинальные размеры: 1/2" - 8" (NPS)
• Уплотнение: широкий спектр прокладочных материалов, включая Frenzelit novaphit® MST XP, KlingerSil® C4400, Garlock Gylon®, PTFE
• Стандарты и допуски: DIN 11869, PED 2014/68/EU, AD 2000
• Дополнительные принадлежности / заводские опции: сбрасыватели, светодиодные лампы (опция ATEX), распылитель, защитные покрытия (FEP, HALAR®), слюдяные диски, ротор PTFE, варианты без масла/жира и без силикона
