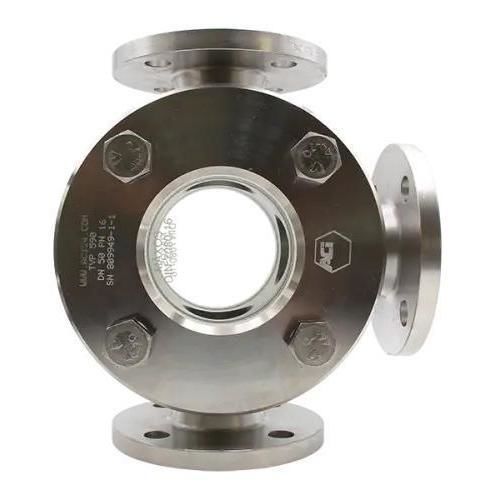

Смотровое отверстие из боросиликатного стекла Type 590

с фланцемдля наблюдениядля сварки

Краткое описание
Трехходовое смотровое стекло потока Type 590 представляет собой сварную смотровую арматуру для установки между фланцами (DIN EN 1092-1) и рассчитано на рабочие давления до 400 barg. Предназначено для визуального контроля жидких и газообразных сред, доступно в нескольких номинальных диаметрах и классах давления.

Ключевые характеристики

• Сварная конструкция, подходящая для последующей установки в существующие системы.
• Фланцевые соединения в соответствии с DIN EN 1092-1.
• Подходит для жидких и газовых сред.
• Стандартное стекло: боросиликатное стекло (стандартный температурный диапазон до 280 °C).
• С защитным диском из слюды: стойкость к температуре до 300 °C; до 320 °C в сочетании с безопасными смотровыми стеклами MAXOS® (DIN 7080).

Доступные номинальные диаметры (DN)

• DN 50
• DN 65
• DN 80
• DN 100
• DN 125
• DN 150
• DN 200

Доступные номинальные давления (PN)

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160
• PN 250
• PN 320
• PN 400

Температурные опции (примеры)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

Опции / аксессуары

• Стеклоочиститель SGW с лезвием из PTFE или силикона
• Светодиодное освещение для зон Ex и не-Ex
• Защитные покрытия: FEP или Halar®
• Диски из слюды для защиты
• Двойное остекление Type 590D (опции безопасности MAXOS®)
• Возможны специальные конструкции / изготовление по заказу
• Примеры аксессуаров: LED-лампы, FEP-защитные экраны, круглые слюдяные диски

Размеры / примечания к чертежу

• Длина между торцами: DIN EN 558-1 FTF 2 (стандартные длины).
• Размеры фланцев: DIN EN 1092-1.
• Свободный обзор (D1) — типичные значения по DN: DN 50 → 100 мм; DN 65 → 150 мм; DN 80 → 175 мм; DN 100 → 175 мм; DN 125 → 175 мм; DN 150 → 175 мм; DN 200 → 240 мм.
• Все размеры соответствуют PN 16; при других уровнях давления размеры могут отличаться. Индивидуальные размеры и другие стандарты по запросу.

Сертификация и качество

• Производство: ACI Industriearmaturen GmbH; сертифицированное качество (например, TÜV / ISO 9001, ссылки на странице изделия).

Технические характеристики

• Модель: Type 590 (сварная 3-ходовая конструкция)
• Производитель / бренд: ACI Industriearmaturen GmbH
• Рабочее давление: до 400 barg (варианты PN 16 – PN 400)
• Номинальные диаметры: DN 50 – DN 200
• Стандарт фланцев: DIN EN 1092-1
• Стандартная длина между торцами: DIN EN 558-1, FTF 2
• Стандартное стекло: боросиликатное (макс. рабочая температура до 280 °C)
• Повышенная температура с защитой слюдой: до 300 °C; с MAXOS® до 320 °C
• Уплотнения: плоские прокладки из широкой гаммы >50 материалов (волокнистые, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.)
• Опции: очистители, LED-освещение (Ex & non-Ex), защитные покрытия (FEP, Halar®), слюдяные диски, двойное остекление 590D, специальные конструкции
• Применение: визуальный контроль жидких и газообразных сред
