Смотровое отверстие для использования в промышленности Type 622

для наблюдениядля гигиенических целейиз нержавеющей стали

Обзор

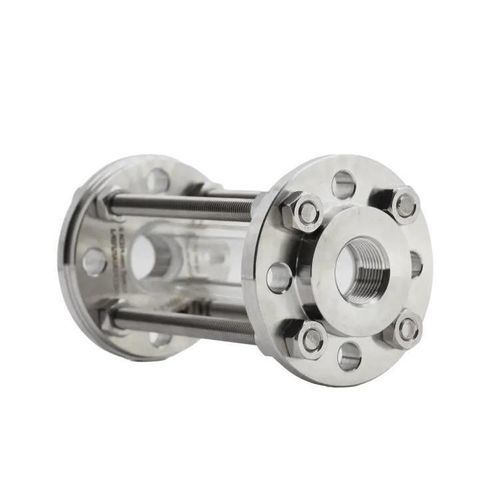

Трубное смотровое стекло ACI Тип 622 обеспечивает полный обзор 360° рабочего среды через цилиндр из боросиликатного стекла, установленный между двумя фланцами. Предназначено для визуального контроля в трубопроводах и оборудовании, поставляется с внутренней (механической) резьбой согласно DIN EN ISO 228-1 и подходит для жидких и газообразных сред.

Ключевые особенности

• 360° обзор через цилиндр из боросиликатного стекла (боросиликатное стекло 3.3, DIN ISO 3585).
• Стандартные фланцы из нержавеющей стали 1.4571 (316Ti); при необходимости доступны альтернативные материалы: P265GH, Hastelloy®, дуплексные стали и другие сплавы.
• Широкий выбор (>50) материалов плоских прокладок: волокно, PTFE (Teflon®), NBR, novaphit® MST‑XP, KlingerSil® C4400 и др., выбираются по среде, температуре и давлению.
• Конструкция с минимальными мертвыми зонами для гигиенически требовательных процессов.
• Опциональная защита от ударов (кожух из PETg или перфорированного листа) для зон с повышенным механическим риском.
• Расcчитано на рабочее давление до 16 barg и термостойкость до 300 °C в зависимости от конфигурации.

Доступные размеры, номинальные давления и опции

• Номинальные размеры (NPS): 3/8" , 1/2" , 3/4" , 1" , 1 1/2" , 2" .
• Номинальное давление (PN): 16 (максимальное рабочее давление до 16 barg).
• Температурные классы: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C (в зависимости от конфигурации).
• Индивидуальные опции: специальные длины; защита от ударов в PETg или из перфорированного листа; другие стандарты фланцев и материалы по запросу.

Технические характеристики

• Материал стекла: боросиликатное стекло 3.3 (DIN ISO 3585).
• Стандартный материал фланца: нержавеющая сталь 1.4571 (316Ti); опции: P265GH, Hastelloy®, дуплексные стали, другие сплавы по запросу.
• Резьба: внутренняя по DIN EN ISO 228-1.
• Подходящие среды: жидкие и газообразные.
• Максимальное рабочее давление: до 16 barg (PN 16, в зависимости от размера/конфигурации).
• Максимальная температура (в зависимости от конфигурации и материала прокладки): до 300 °C.
• Уплотнение: плоские прокладки из широкого ассортимента (>50) материалов (PTFE, NBR, novaphit® MST‑XP, KlingerSil® C4400, волокнистые прокладки и др.).
• Опции: специальные длины, защита от ударов (PETg или перфорированный лист), специальные материалы по запросу.
• Размеры и веса по номинальному диаметру:
  • 3/8" — D = 95 mm; Масса = 2,3 kg; PS = 16 barg
  • 1/2" — D = 95 mm; Масса = 2,3 kg; PS = 16 barg
  • 3/4" — D = 105 mm; Масса = 2,9 kg; PS = 16 barg
  • 1" — D = 115 mm; Масса = 3,5 kg; PS = 16 barg
  • 1 1/2" — D = 150 mm; Масса = 6,2 kg; PS = 16 barg
  • 2" — D = 175 mm; Масса = 8,2 kg; PS = 16 barg
• Другие размеры, длины и стандарты фланцев доступны по запросу.
