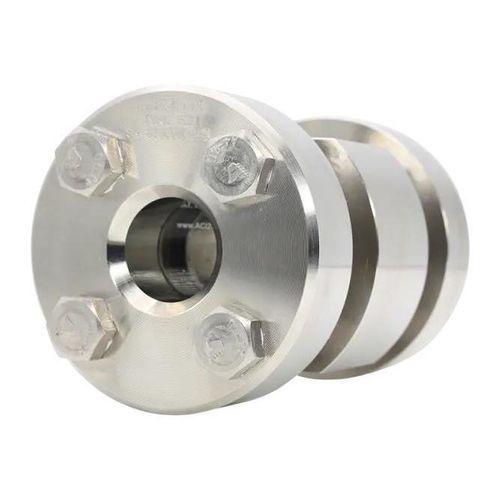

Смотровое отверстие для использования при высоком давлении Type 521

для использования в промышленностидля наблюдениядля химических продуктов

Смотровое стекло высокого давления Type 521 — это проходное смотровое устройство с двумя противоположными стеклами, разработанное для сложных промышленных условий высокого давления, обеспечивающее надежное наблюдение процесса с двух сторон.

Обзор и основные характеристики

• Прочный корпус из коррозионностойких нержавеющих сталей (стандарт: 1.4571); по запросу возможны версии из никелевых сплавов или Hastelloy для агрессивных или термонагруженных сред.
• Две противоположные стеклянные пластины из термически упрочненного боросиликатного стекла (DIN 7080) для четкой видимости и возможности направленного освещения.
• Сварные концы в соответствии с DIN EN ISO 1127 для нормативной интеграции в трубопроводы.
• Спроектировано для непрерывной эксплуатации при постоянно высоких давлении и температуре; возможны индивидуальные длины и варианты сварных концов по технической возможности.
• Опции: двойное остекление и настройка материалов/длин по запросу.

Области применения

• Химическая и нефтехимическая промышленность
• Фармацевтическое и пищевое производство
• Энергетика, коммунальные услуги и технологические процессы
• Любые установки, требующие безопасного визуального контроля при высоких давлении и температуре

Характеристики / технические спецификации

• Модель: Type 521
• Номинальные размеры (DN): 25, 40, 50, 65, 80, 100, 125, 150, 200
• Номинальное давление (PN): 63, 100, 160, 250, 320, 400
• Максимальное рабочее давление (кратко): до 400 barg
• Температурная стойкость: до 300 °C (в зависимости от конфигурации)
• Стекло: термически упрочненное боросиликатное стекло (стандарт DIN 7080); видимость зависит от уровня давления
• Толщина стенки: соответствует номинальному размеру трубопровода
• Общая длина (между торцами): по запросу или специальные размеры
• Среда: подходит для жидких и газообразных сред
• Сварные концы: в соответствии с DIN EN ISO 1127
• Опции: двойное остекление, специальные материалы, индивидуальные длины и концы сварки
• Примечания: величина видимого отверстия (D1) зависит от давления; специальные размеры и другие стандарты — по запросу
