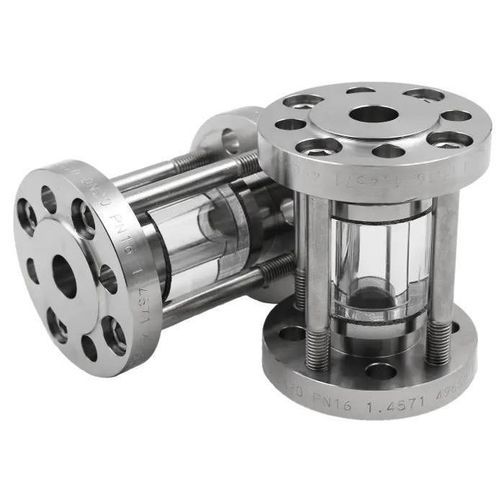

Смотровое отверстие из боросиликатного стекла Type 670

из закаленного стеклас фланцем

Трубчатое смотровое стекло с кольцом из стекла и панорамным обзором 360°, рассчитано на рабочие давления до 16 barg и предназначено для установки между фланцами согласно DIN EN 1092-1. Компактная конструкция подходит для дооснащения существующих систем и для работы с жидкими и газообразными средами.

Ключевая информация

• Исполнение для установки между фланцами по DIN EN 1092-1
• Рабочее давление: макс. 16 barg
• 360° панорамный обзор
• Стекло стандартное: боросиликатное стекло (закаленное)
• Температурная стойкость стандартного стекла до 280 °C
• Подходит для жидких и газообразных сред
• Компактная конструкция – оптимальна для дооснащения в стеснённых условиях
• Индивидуальные конструкции и другие номинальные размеры доступны по запросу
• Уплотнение плоскими прокладками из широкого ассортимента (>50) материалов (например: волокнистые прокладки, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и другие брендовые прокладки)
• Рекомендуемая альтернатива для более высоких давлений: тип 671 (при необходимости большего давления с сохранением 360° обзора)

Доступные номинальные размеры / таблица (габариты и массы)

• DN 10: Di = 13 mm; DF = 40 mm; L = 134 mm; Масса = 1 kg; PS² = 16 barg
• DN 15: Di = 18 mm; DF = 45 mm; L = 134 mm; Масса = 3 kg; PS² = 16 barg
• DN 20: Di = 22 mm; DF = 58 mm; L = 134 mm; Масса = 3.5 kg; PS² = 16 barg
• DN 25: Di = 29 mm; DF = 68 mm; L = 134 mm; Масса = 4 kg; PS² = 16 barg
• DN 32: Di = 38 mm; DF = 78 mm; L = 134 mm; Масса = 6 kg; PS² = 16 barg
• DN 40: Di = 44 mm; DF = 88 mm; L = 144 mm; Масса = 7 kg; PS² = 16 barg
• DN 50: Di = 55 mm; DF = 102 mm; L = 144 mm; Масса = 9 kg; PS² = 16 barg
• DN 65: Di = 71 mm; DF = 122 mm; L = 146 mm; Масса = 11 kg; PS² = 16 barg
• DN 80: Di = 83 mm; DF = 138 mm; L = 148 mm; Масса = 13 kg; PS² = 16 barg
• DN 100: Di = 108 mm; DF = 158 mm; L = 148 mm; Масса = 15 kg; PS² = 16 barg
• DN 125: Di = 132 mm; DF = 188 mm; L = 158 mm; Масса = 19 kg; PS² = 16 barg
• DN 150: Di = 160 mm; DF = 212 mm; L = 158 mm; Масса = 24 kg; PS² = 16 barg
• DN 200: Di = 208 mm; DF = 268 mm; L = 164 mm; Масса = 33 kg; PS² = 16 barg

Температуры & материалы

• Доступные температурные диапазоны / опции указаны на странице продукта: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C (стандартное боросиликатное стекло до 280 °C)
• Стекло: боросиликатное стекло, закалённое
• Наружный диаметр, диаметр окружности отверстий и сверловки согласно DIN EN 1092-1

Сертификация & дополнительные заметки

• Сертифицированное качество (напр., TÜV / ISO, указанные на странице продукта)
• Другие номинальные размеры и специальные исполнения доступны по запросу
