Смотровое отверстие для использования в промышленности Type 595

для наблюденияATEXиз боросиликатного стекла

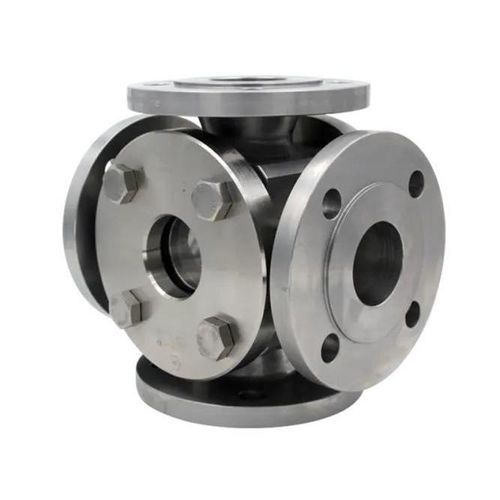

Смотровое стекло потока тип 595 — это прочное сварное 4‑ходовое смотровое стекло с двумя смотровыми окнами, предназначенное для всестороннего контроля технологического процесса и простоты установки между фланцами согласно DIN EN 1092-1.

Информация о продукте

• Конструкция 4‑ходовая с двумя смотровыми окнами, позволяющая наблюдать поток под разными углами и обеспечивать комплексный контроль процесса.
• Сварная конструкция обеспечивает высокую механическую прочность; стандартные длины по DIN EN 558-1 делают изделие пригодным для дооснащения существующих систем.
• Рассчитано на рабочие давления до 400 barg; высокие рабочие давления достижимы даже при больших номинальных размерах.
• Стекло стандартное: боросиликатное (применимо до 280 °C). С дополнительным защитным диском из слюды или в комбинации с безопасными смотровыми стеклами MAXOS® (DIN 7080) возможны температуры до 300 °C или 320 °C.
• Уплотнение осуществляется плоскими прокладками из широкого спектра материалов, включая волокнистые прокладки и более требовательные материалы, такие как PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и другие брендовые прокладки.

Технические данные

• Номинальные размеры DN:
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
• Номинальное давление PN:
  • 16
  • 40
  • 63
  • 100
  • 160
  • 250
  • 320
  • 400
• Температурные варианты:
  • 80 °C
  • 130 °C
  • 150 °C
  • 175 °C
  • 180 °C
  • 200 °C
  • 280 °C
  • 300 °C
  • 320 °C
• Опции:
  • Скребок SGW с лезвием из PTFE или силикона
  • Светодиодный светильник для зон Ex и не-Ex
  • Покрытие FEP или Halar®
  • Защитные диски из слюды
  • Двойное остекление тип 595D
  • Специальные конструкции / индивидуальные решения
• Примечания к чертежам / размерам:
  • Общая длина (BL) выполняется согласно DIN EN 558-1 FTF 2, где конструктивно возможно.
  • Фланцевые соединения согласно DIN EN 1092-1.
  • Свободный обзор (D1) по DN:
    • DN 50: D1 = 100
    • DN 65: D1 = 150
    • DN 80: D1 = 175
    • DN 100: D1 = 175
    • DN 125: D1 = 175
    • DN 150: D1 = 175
    • DN 200: D1 = 240

Характеристики / технические спецификации

• Максимальное рабочее давление: до 400 barg.
• Предназначено для: жидких и газообразных сред.
• Номинальные размеры: DN 50–200.
• Стандартный материал стекла: боросиликатное стекло; повышенная температурная защита с помощью слюдяной защитной пластины или стекол безопасности MAXOS® (DIN 7080).
• Длина между фланцами: стандартная согласно DIN EN 558-1 (FTF 2), где применимо.
• Фланцевые соединения: соответствие DIN EN 1092-1.
• Более 50 вариантов материалов уплотнений; возможны индивидуальные решения по уплотнениям.
• Доступные аксессуары (например, скребок для смотрового стекла, LED‑освещение, защитные экраны FEP, круглые слюдяные диски).
• Изготовление по чертежам и специальные конструкции возможны по запросу.
• Марка: ACI Industriearmaturen GmbH
• Модель: тип 595
