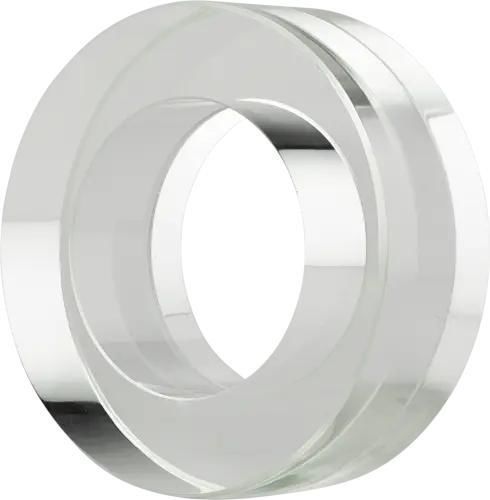

Смотровое отверстие для использования в промышленности Type 641

для наблюденияиз боросиликатного стеклас фланцем

Промежуточное трубчатое смотровое стекло тип 641 — компактное трубчатое изделие для визуального контроля процесса, рассчитанное на экономичную установку между фланцами согласно DIN EN 1092-1. Подходит для жидких и газообразных сред и может устанавливаться в существующие системы при ограниченном монтажном пространстве.

Ключевые характеристики

• Исполнение для монтажа между фланцами WN (DIN EN 1092-1)
• Компактная конструкция с кольцевым стеклом, пригодная для ретрофита
• Подходит для жидких и газообразных сред

Материалы и термостойкость

• Стандарт: боросиликатное стекло (термостойкость до 280 °C)
• Альтернатива: акриловое стекло (см. таблицу размеров/давлений для ограничений)

Опции

• Покрытие FEP или Halar®
• Специальные длины по заказу

Технические данные / Спецификации

• Модель: трубчатое смотровое стекло с кольцевым элементом тип 641
• Бренд: ACI Industriearmaturen
• Стандартный фланец: V‑фланец тип 11 согласно DIN EN 1092-1
• Номинальные размеры (DN): 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125
• Номинальное давление (PN): 25, 40
• Температура (стандартное боросиликатное стекло): до 280 °C; доступны иные диапазоны: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C
• Опции: покрытие FEP или Halar®; специальные длины
• Размеры и связанные данные (для L = 50 мм) по DN:
  • DN 10 — Di 14 мм; Da 40 мм; масса (боросиликат) 0,13 кг; масса (акрил) 0,07 кг; PS (макс) 40 barg / 25 barg
  • DN 15 — Di 18 мм; Da 45 мм; масса 0,16 кг / 0,08 кг; PS 40 / 25
  • DN 20 — Di 22 мм; Da 58 мм; масса 0,27 кг / 0,13 кг; PS 40 / 25
  • DN 25 — Di 29 мм; Da 68 мм; масса 0,36 кг / 0,18 кг; PS 40 / 25
  • DN 32 — Di 38 мм; Da 79 мм; масса 0,46 кг / 0,22 кг; PS 40 / 20
  • DN 40 — Di 44 мм; Da 88 мм; масса 0,56 кг / 0,27 кг; PS 40 / 20
  • DN 50 — Di 55 мм; Da 102 мм; масса 0,71 кг / 0,34 кг; PS 40 / —
  • DN 65 — Di 71 мм; Da 122 мм; масса 0,94 кг / 0,46 кг; PS 25 / —
  • DN 80 — Di 83 мм; Da 138 мм; масса 1,16 кг / 0,56 кг; PS 25 / —
  • DN 100 — Di 108 мм; Da 158 мм; масса 1,27 кг / 0,62 кг; PS 25 / —
  • DN 125 — Di 132 мм; Da 188 мм; масса 1,71 кг / 0,83 кг; PS 20 / —
• Примечание: массы указаны в кг для L = 50 мм; PS = максимальное рабочее давление в barg; другие материалы, размеры, длины и стандарты фланцев — по запросу
