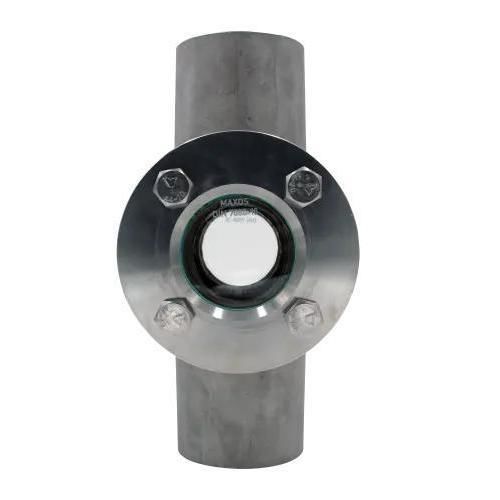

Смотровое отверстие для взрывоопасной атмосферы Type 531

из боросиликатного стекладля сварки

Сварное смотровое стекло потока тип 531 предназначено для визуального контроля жидких и газообразных сред непосредственно в трубопроводах. Выпускается в широком диапазоне номинальных диаметров и классов давления с различными вариантами стекла и уплотнений для соответствия технологическим требованиям.

Обзор

• Сварная конструкция для прямой интеграции в трубопроводные системы.
• Расчет на рабочие давления до 63 barg (в зависимости от DN и конфигурации).
• Стандартное боросиликатное стекло — до 280 °C; с защитными дисками из слюды и защитными стеклами MAXOS® — до 300 °C или 320 °C.
• Подходит для жидких и газообразных сред.
• Возможны специальные длины и индивидуальные конструкции; доступен широкий набор аксессуаров.

Доступные исполнения (по тех. данным)

• Номинальные диаметры (DN): 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400
• Номинальное давление (PN): 10, 16, 25, 40, 63
• Температурные варианты (примеры): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Опции и аксессуары

• Стяжка-скребок SGW с лезвием из PTFE или силикона
• Светодиодное освещение для зон Ex и не-Ex
• Покрытие FEP или Halar®
• Защитные диски из слюды
• Версия с двойным остеклением: тип 531D
• Специальные конструкции и индивидуальные решения

Размеры (выдержка)

• DN → 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400
• BL (расстояние «лицо к лицу», мм): 200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100
• D1 (мм): 35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160
• AL (мм): 260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800
• C (мм): 48.3 | 60.3 | 88.9 | 114.3 | 139.7 | 168.3 | 168.3 | 219.1 | 273 | 355.6 | 406.4
• WT (толщина стенки, мм): 2.6 | 2.9 | 3.2 | 3.6 | 4.0 | 4.5 | 6.3 | 7.1 | 8.0 | 8.8 | 11.0
• Примечание: размеры соответствуют PN 16 там, где это конструктивно возможно; при других классах давления размеры могут отличаться. Для окончательных размеров ориентируются на подтверждение заказа / чертеж заказчика.

Технические характеристики

• Тип продукта: смотровое стекло потока, сварные концы (тип 531)
• Модель: тип 531
• Макс. рабочее давление: до 63 barg (в зависимости от DN и конфигурации)
• Номинальные диаметры: DN 40 – DN 400
• Доступные классы PN: PN 10, PN 16, PN 25, PN 40, PN 63
• Стандартное стекло: боросиликатное (до 280 °C)
• Опция для высоких температур: защитный диск из слюды и защитное стекло MAXOS® до 300 °C или 320 °C
• Уплотнения: плоские уплотнения в различных материалах (волокнистые материалы, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.)
• Среды: подходит для жидкостей и газов
• Аксессуары: LED-светильники, FEP-покрытия, диски из слюды, скребки для стекла и т.д.
• Особенности: опция двойного остекления (531D), возможны нестандартные длины и специальные конструкции

Сертификации / качество

• Типичные сертификаты: TÜV / ISO 9001 (информацию по актуальным сертификатам см. у производителя)
• Примечание по соответствию: у производителя могут быть указания на 2014/68/EU (Приложение III) и соответствующие директивы
