Смотровое отверстие из боросиликатного стекла Type 640A

для уровневневого индикаторадля использования в промышленностис фланцем

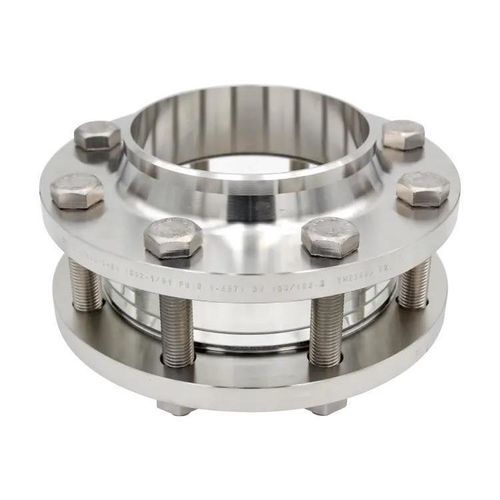

Трубчатое смотровое стекло тип 640A класс 150 представляет собой промежуточное трубчатое смотровое окно, предназначенное для установки между фланцами по ASME B16.5. Компактная конструкция подходит для модернизации существующих систем и установки в ограниченных пространствах, допускает рабочие давления до 20 barg и температуры до 280 °C (стандартное боросиликатное стекло).

Номинальные размеры (NPS)

• ½″
• ¾″
• 1″
• 1 ¼″
• 1 ½″
• 2″
• 2 ½″
• 3″
• 4″
• 5″
• 6″
• 8″

Класс по давлению

• 150 lbs

Температурные варианты (стандарт)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Опции

• Защитная сетка/покрытие FEP
• Изготовление по длине на заказ

Размеры и техническая таблица (выдержка из чертежа)

• Покрываемые номинальные размеры: NPS 1/2″ – 20″ (таблица показывает до 20″)
• Внутренний диаметр (Di) [mm]: 16; 21; 27; 35; 41; 53; 63; 78; 102; 128; 154; 203; 255; 305; 336; 386; 437; 487
• Внешний диаметр (Da) [mm]: 35; 43; 51; 63; 73; 92; 105; 127; 157; 186; 216; 270; 324; 381; 413; 470; 534; 584
• Масса (боросиликат) [kg] для L = 50 mm: 0.09; 0.13; 0.18; 0.26; 0.34; 0.53; 0.77; 0.95; 1.34; 1.72; 2.16; 2.99; 3.77; 4.91; 5.2; 6.5; 8.5; 9.4
• Масса (акрил) [kg] для L = 50 mm: 0.04; 0.07; 0.09; 0.13; 0.17; 0.26; 0.33; 0.47; 0.66; 0.84; 1.06; 1.47; 1.85; 2.42; 2.67; 3.33; 4.36; 4.81
• Макс. рабочее давление (barg) по NPS (фрагмент таблицы): 20; 20; 20; 20; 20; 20; 20; 20; 20; 19; 16; 15; 10; 10; 10; 10; 10; 10
• Альтернативные макс. давления по материалу (вторая строка PS): 19; 18; 16; 16; 16; 16; 16; 14; 14; 10; 10; 8; 8; 6; 6; 6; 6; 6
• Примечания: 1 = Боросиликатное стекло (стандарт), 2 = Акриловое стекло; массы указаны для L = 50 mm; другие материалы, размеры, длины и стандарты фланцев доступны по запросу

Характеристики / технические спецификации

• Модель: Type 640A
• Производитель: ACI Industriearmaturen GmbH
• Установка на фланце: разработано для WN‑Flange Class 150 lbs RF согласно ASME B16.5
• Макс. рабочее давление: до 20 barg (в зависимости от номинального диаметра)
• Стандартный материал стекла: боросиликатное стекло (до 280 °C)
• Альтернативный материал: акриловое стекло (меньший вес, иные показатели по давлению)
• Рабочая температура (стандарт): до 280 °C (боросиликат)
• Предназначено для: жидких и газообразных сред
• Диапазон номинальных размеров: NPS 1/2″ – 20″ (см. таблицу для размеров и масс)
• Доступные опции: защитная сетка/покрытие FEP; нестандартные длины и специальные конструкции
