Смотровое отверстие для использования в промышленности Type 620

для санитарных целейдля гигиенических целейиз нержавеющей стали

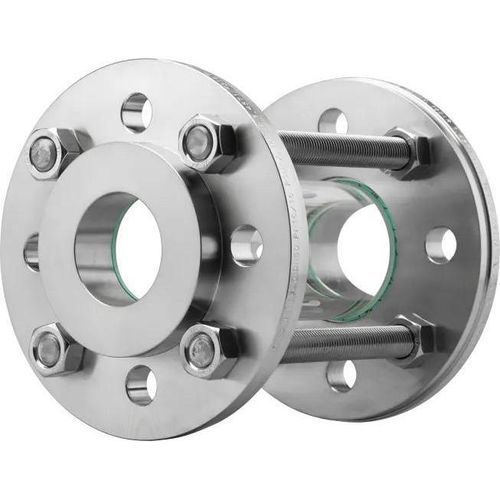

Трубчатое смотровое стекло Type 620 обеспечивает полную 360° видимость рабочего состава через цилиндр из боросиликатного стекла, зажатый между двумя фланцами. Предназначено для гигиенических и промышленных применений, доступно в различных материалах, давлении и размерах.

Ключевые особенности

• 360° обзор через цилиндр из боросиликатного стекла (боросиликатное стекло 3.3 по DIN ISO 3585).
• Фланцевые соединения по DIN EN 1092-1; стандартные фланцы из нержавеющей стали 1.4571 (316Ti); по запросу возможны P265GH или специальные сплавы (Hastelloy®, дуплекс-стали и др.).
• Конструкция с минимальными мертвыми зонами за счёт точной согласованности фланца, уплотнения и стекла — подходит для гигиенически требовательных процессов.
• Широкий выбор материалов уплотнений (от волоконных прокладок до PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и прочих).
• Опции механической защиты: защитный кожух из PETg или перфорированного листа; возможны индивидуальные общие длины.
• Подходит для жидких и газообразных сред; кратко: макс. до 16 bar (в зависимости от DN), термостойкость до 300 °C, номинальные размеры DN 15 - DN 300, возможны специальные исполнения.

Конструкция / основные компоненты

• Гайки
• Фланец
• Резьбовая шпилька / болты
• Цилиндр из боросиликатного стекла
• Уплотнение (выбирается из широкого ассортимента материалов)

Доступные опции и температуры

• Варианты номинального давления: PN 10, PN 16.
• Температурные режимы (примеры / по выбору): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C.
• Защитные кожухи и нестандартные общие длины — по запросу.

Номинальные размеры (DN)

• 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250 (специальное исполнение по запросу), 300 (специальное исполнение по запросу)

Размеры по номинальному диаметру (выбранные значения)

• DN 15 — K: 65 мм; DF: 41 мм; D: 95 мм; PS: 16 bar
• DN 20 — K: 75 мм; DF: 54 мм; D: 105 мм; PS: 16 bar
• DN 25 — K: 85 мм; DF: 64 мм; D: 115 мм; PS: 16 bar
• DN 32 — K: 100 мм; DF: 74 мм; D: 145 мм; PS: 16 bar
• DN 40 — K: 110 мм; DF: 84 мм; D: 150 мм; PS: 16 bar
• DN 50 — K: 125 мм; DF: 98 мм; D: 175 мм; PS: 16 bar
• DN 65 — K: 145 мм; DF: 118 мм; D: 195 мм; PS: 10 bar
• DN 80 — K: 160 мм; DF: 134 мм; D: 200 мм; PS: 10 bar
• DN 100 — K: 180 мм; DF: 154 мм; D: 225 мм; PS: 10 bar
• DN 125 — K: 210 мм; DF: 184 мм; D: 250 мм; PS: 8 bar
• DN 150 — K: 240 мм; DF: 208 мм; D: 295 мм; PS: 7 bar
• DN 200 — K: 295 мм; DF: 264 мм; D: 345 мм; PS: 5 bar
• DN 250 (специально) — K: 350 мм; DF: 320 мм; D: 400 мм; PS: 4 bar
• DN 300 (специально) — K: 410 мм; DF: 370 мм; D: 460 мм; PS: 4 bar

Технические характеристики

• Модель / тип: Type 620
• Стекло: боросиликатное стекло 3.3 (DIN ISO 3585)
• Стандартный материал фланца: нержавеющая сталь 1.4571 (316Ti); альтернативы: P265GH; специальные сплавы по запросу (Hastelloy®, дуплекс и др.)
• Номинальные размеры: DN 15 - DN 300 (специальные размеры/длины по запросу)
• Номинальное давление: PN 10 / PN 16 (макс. 16 bar для малых DN, см. таблицу размеров)
• Макс. температурная стойкость: до 300 °C (в зависимости от конфигурации)
• Уплотнения: широкий выбор (>50 материалов), включая PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400, волокнистые материалы
• Опции: защитные кожухи (PETg или перфорированный лист), нестандартные общие длины, индивидуальные материалы и исполнения сплавов
