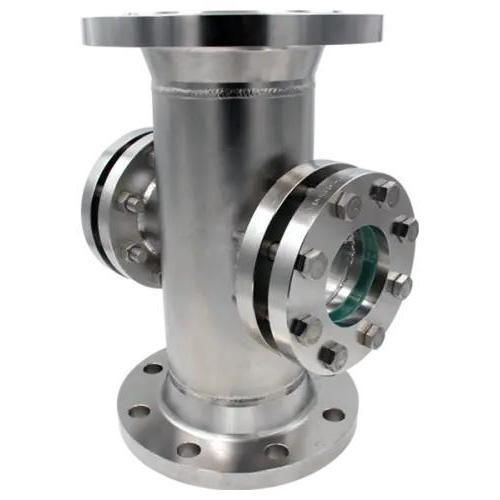

Смотровое отверстие для наблюдения Type 530

ATEXдля взрывоопасной атмосферыиз боросиликатного стекла

Смотровое стекло типа 530 - это сварное, прочное смотровое стекло, предназначенное для установки между фланцами (DIN EN 1092-1) и для рабочего давления до 63 барг. Оно подходит для жидких и газообразных сред, выпускается в широком диапазоне номинальных размеров и температур и может поставляться с многочисленными опциями и по индивидуальному заказу. Информация о продукции

• Сварная конструкция, рассчитанная на рабочее давление до 63 барг и пригодная для последующей установки в существующие системы благодаря стандартной длине по DIN EN 558-1.
• Фланцевые соединения по DIN EN 1092-1.
• Стандартное стекло: боросиликатное стекло (пригодно до 280 °C). С дополнительным защитным диском из слюды до 300 °C или до 320 °C в сочетании с защитными смотровыми стеклами MAXOS® (DIN 7080).
• Уплотнение с помощью плоских прокладок из широкого спектра материалов (доступно более 50 уплотнительных материалов), включая PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и другие фирменные уплотнения.

Номинальные размеры (DN)

• Доступные номинальные размеры DN: 25, 40, 50, 80, 100, 125, 150, 200, 250, 300, 350, 400 (DN 25 - 400)

Номинальное давление (PN)

• Доступные номинальные давления: PN 10, PN 16, PN 25, PN 40, PN 63

Температурные номиналы

• Стандартные и выбираемые температурные пределы (примеры показаны на странице): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C, 320 °C

Опции

• Сбрасыватель SGW с PTFE или силиконовой щеткой
• Светодиодное освещение для взрывоопасных и не взрывоопасных зон
• Покрытие FEP или Halar®
• Защитный диск из слюды
• Двойное остекление (тип 530D)
• Специальные конструкции / индивидуальные проекты

Размеры (лицевые и сопутствующие размеры по PN / DN)

• PN 10:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 261
  • DN 50 - BL 230, D1 45, AL 262
  • DN 80 - BL 310, D1 55, AL 337
  • DN 100 - BL 350, D1 84, AL 372
  • DN 125 - BL 400, D1 107, AL 422
  • DN 150 - BL 480, D1 132, AL 462
  • DN 200 - BL 600, D1 160, AL 570
  • DN 250 - BL 730, D1 160, AL 641
  • DN 300 - BL 850, D1 160, AL 693
  • DN 350 - BL 980, D1 160, AL 741
  • DN 400 - BL 1100, D1 160, AL 792
• PN 16:
  • DN 25 - BL 160, D1 22, AL 285
  • DN 40 - BL 200, D1 35, AL 260
  • DN 50 - BL 230, D1 45, AL 260
  • DN 80 - BL 310, D1 55, AL 340
  • DN 100 - BL 350, D1 84, AL 380
  • DN 125 - BL 400, D1 107, AL 420
  • DN 150 - BL 480, D1 132, AL 470
  • DN 200 - BL 600, D1 160, AL 580
  • DN 250 - BL 730, D1 160, AL 650
  • DN 300 - BL 850, D1 160, AL 700
  • DN 350 - BL 980, D1 160, AL 750
  • DN 400 - BL 1100, D1 160, AL 800
• PN 25:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 261
  • DN 50 - BL 230, D1 45, AL 272
  • DN 80 - BL 310, D1 55, AL 347
  • DN 100 - BL 350, D1 84, AL 392
  • DN 125 - BL 400, D1 107, AL 432
  • DN 150 - BL 480, D1 132, AL 482
  • DN 200 - BL 600, D1 160, AL 610
  • DN 250 - BL 730, D1 160, AL 681
  • DN 300 - BL 850, D1 160, AL 733
  • DN 350 - BL 980, D1 160, AL 781
  • DN 400 - BL 1100, D1 160, AL 832
• PN 40:
  • DN 25 - BL 160, D1 22, AL 284
  • DN 40 - BL 200, D1 35, AL 271
  • DN 50 - BL 230, D1 45, AL 272
  • DN 80 - BL 310, D1 55, AL 357
  • DN 100 - BL 350, D1 84, AL 402
  • DN 125 - BL 400, D1 107, AL 452
  • DN 150 - BL 480, D1 132, AL 502
  • DN 200 - BL 600, D1 160, AL 610
  • DN 250 - BL 730, D1 160, AL 681
  • DN 300 - BL 850, D1 160, AL 733
  • DN 350 - BL 980, D1 160, AL 781
  • DN 400 - BL 1100, D1 160, AL 832
• PN 63:
  • DN 25 - BL 160, D1 22, AL 306
  • DN 40 - BL 200, D1 35, AL 349
  • DN 50 - BL 230, D1 45, AL 352
  • DN 80 - BL 310, D1 55, AL 417
  • DN 100 - BL 350, D1 84, AL 448
  • DN 125 - BL 400, D1 107, AL 500
  • DN 150 - BL 480, D1 132, AL 598
  • DN 200 - BL 600, D1 160, AL 696
  • DN 250 - BL 730, D1 160, AL 767
  • DN 300 - BL 850, D1 160, AL 867
  • DN 350 - BL 980, D1 160, AL 819
  • DN 400 - BL 1100, D1 160, AL 918

Аксессуары/Дополнения

• Круглые слюдяные диски (защита от химического воздействия или пара)
• Стиратель смотрового стекла (ручная очистка)
• Светодиодные лампы в различном исполнении
• Защитные экраны/покрытия FEP

Характеристики / Технические характеристики

• Бренд: ACI Industriearmaturen GmbH
• Коммерческое обозначение (модель): Тип 530
• Наименование изделия: Смотровое стекло потока тип 530 PN 10/63
• Стандарт фланца: DIN EN 1092-1
• Стандартная длина: согласно DIN EN 558-1 (подходит для модернизации)
• Рабочее давление: до 63 барг (в зависимости от DN / конструкции)
• Номинальные размеры: DN 25 - DN 400
• Диапазон температур: стандартное боросиликатное стекло до 280 °C; со слюдяной защитой до 300 °C; с защитным смотровым стеклом MAXOS® до 320 °C
• Среда: для жидких и газообразных сред
• Уплотнение: плоские прокладки из широкого ассортимента (>50 уплотнительных материалов), например, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Доступные опции: сбрасыватель (PTFE/силикон), светодиодное освещение (Ex / non-Ex), покрытие FEP/Halar®, слюдозащитный диск, двойное стекло (530D), специальные конструкции
• Возможны индивидуальные конструкции и аксессуары
• Сертификация, указанная на стр: TÜV / ISO 9001 и сертификаты соответствия (по мере отображения)
