Смотровое отверстие для шланга Type 671

для использования в промышленностидля наблюденияиз боросиликатного стекла

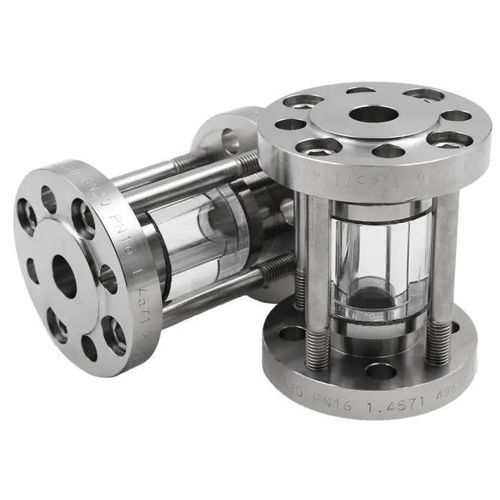

Трубчатое смотровое стекло Type 671 — это стеклянное кольцо в трубчатом исполнении для установки между фланцами (DIN EN 1092-1), обеспечивающее 360° обзор для контроля технологического процесса. Подходит для жидких и газообразных сред и выпускается в широком диапазоне номинальных размеров и классах давления/температуры.

Ключевые особенности

• Конструкция: трубчатое смотровое стекло со стеклянным кольцом, промежуточное фланцевое исполнение для установки между фланцами по DIN EN 1092-1.
• Видимость: 360° обзор для мониторинга потока и фаз.
• Среды: для жидких и газообразных сред.
• Стандартное стекло: закаленное боросиликатное стекло; стандартная версия пригодна до 280 °C.
• Давление: рассчитано на рабочие давления до 40 barg (в зависимости от DN); крупные номиналы достигают 20–25 barg согласно спецификации по размерам.
• Установка: компактная конструкция промежуточного фланца, удобна для модернизации и ограниченных пространств.
• Уплотнение: плоские прокладки из широкого ассортимента материалов (фибра, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.).
• Индивидуализация: возможны исполнения по заказу; более 50 материалов для уплотнений.

Доступные номинальные размеры (DN)

• DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150

Номинальное давление (PN)

• PN 25
• PN 40

Температурные классы (стандартное боросиликатное стекло)

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

Размеры и типичные технические данные по номинальным размерам

• DN 10: Di 13 mm · DF 40 mm · L 134 mm · Масса 1 kg · PS³ 40 barg
• DN 15: Di 18 mm · DF 45 mm · L 134 mm · Масса 3 kg · PS³ 40 barg
• DN 20: Di 23 mm · DF 58 mm · L 134 mm · Масса 3.5 kg · PS³ 40 barg
• DN 25: Di 29 mm · DF 68 mm · L 134 mm · Масса 4 kg · PS³ 40 barg
• DN 32: Di 38 mm · DF 78 mm · L 144 mm · Масса 6 kg · PS³ 40 barg
• DN 40: Di 44 mm · DF 88 mm · L 144 mm · Масса 7 kg · PS³ 40 barg
• DN 50: Di 55 mm · DF 102 mm · L 146 mm · Масса 9 kg · PS³ 40 barg
• DN 65: Di 71 mm · DF 122 mm · L 148 mm · Масса 11 kg · PS³ 25 barg
• DN 80: Di 83 mm · DF 138 mm · L 148 mm · Масса 13 kg · PS³ 25 barg
• DN 100: Di 108 mm · DF 162 mm · L 148 mm · Масса 15 kg · PS³ 25 barg
• DN 125: Di 132 mm · DF 188 mm · L 158 mm · Масса 19 kg · PS³ 20 barg
• DN 150: Di 160 mm · DF 218 mm · L 174 mm · Масса 24 kg · PS³ 20 barg

Материалы и варианты уплотнений

• Стандартный материал стекла: закаленное боросиликатное стекло.
• Уплотнения: плоские прокладки доступны в различных материалах (фибра, PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и др.).

Технические спецификации и сертификация

• Тип изделия: трубчатое смотровое стекло со стеклянным кольцом, Type 671.
• Установка: промежуточное фланцевое исполнение для фланцев по DIN EN 1092-1.
• Номинальные размеры: DN 10–150.
• Номинальное давление: PN 25 и PN 40 (возможности по давлению зависят от DN; см. таблицу размеров для значений PS³ по DN).
• Максимальное стандартное рабочее давление: до 40 barg для малых DN; большие DN до 20–25 barg в зависимости от размера.
• Диапазон температур (стандартное боросиликатное стекло): до 280 °C.
• Среды: для жидкостей и газов.
• Индивидуализация: возможны исполнения по заказу; >50 материалов уплотнений.
• Сертификация / подтверждение качества: TÜV ISO 9001; TÜV SÜD (2014/68/EU Приложение III).
