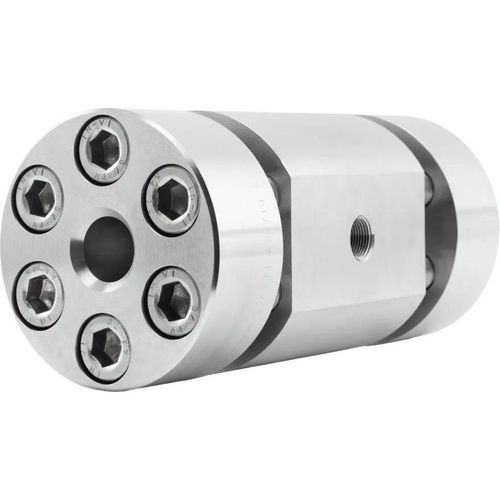

Смотровое отверстие для использования в промышленности Type 522

для химических продуктовиз боросиликатного стекларезьбовое

Смотровое стекло высокого давления Тип 522 разработано для тяжёлых промышленных условий и обеспечивает безопасный визуальный контроль процессов в реальном времени. Комбинирует прочный металлический корпус с высококачественными смотровыми стеклами для двустороннего наблюдения.

Конструкция и материалы

• Корпус из коррозионностойких сталей (напр., 1.4571); по запросу поставляются исполнения из никелевых сплавов или Hastelloy® для агрессивных и высокотемпературных сред.
• Две расположенные напротив друг друга смотровые пластины из термоупрочнённого боросиликатного стекла согласно DIN 7080.
• Внутренние резьбовые соединения по выбору: DIN EN ISO 228-1 (BSP) или ANSI B 1.20.1 (NPT).
• Вариант: двойное остекление.

Сведения о продукте

• Двустороннее наблюдение для визуализации и направленного освещения.
• Подходит для жидких и газообразных сред; возможны специальные исполнения для агрессивных сред.
• Стандартная интеграция посредством внутренних резьб.

Комплектующие

• Винты
• Крышечный фланец
• Стеклянная подкладка
• Смотровое стекло
• Прокладка
• Корпус

Опции

• Двойное остекление
• Материалы по запросу: никелевые сплавы, Hastelloy®

Размеры (фрагмент)

• 1/4" — Di: 25, T (G): 14, T (NPT): 13,5, AD: 120
• 3/8" — Di: 25, T (G): 14, T (NPT): 13,8, AD: 120
• 1/2" — Di: 25, T (G): 16, T (NPT): 18,1, AD: 120
• 3/4" — Di: 35, T (G): 18, T (NPT): 18,6, AD: 140
• 1" — Di: 35, T (G): 20, T (NPT): 22,3, AD: 140
• 1 1/2" — Di: 50, T (G): 24, T (NPT): 22,8, AD: 180
• 2" — Di: 50, T (G): 27, T (NPT): 23,2, AD: 180

Технические характеристики

• Модель/серия: Тип 522
• Изготовитель: ACI Industriearmaturen GmbH
• Материалы: коррозионностойкие сплавы нержавеющей стали, например 1.4571; по запросу — никелевые сплавы или Hastelloy®
• Смотровые пластины: термоупрочнённое боросиликатное стекло, по DIN 7080
• Стандарты резьбы: DIN EN ISO 228-1 (BSP) или ANSI B 1.20.1 (NPT)
• Номинальное давление (PN): 63, 100, 160, 250, 320, 400
• Максимальное рабочее давление: max. 400 barg
• Номинальные размеры (NPS/DN): 1/4" – 2"
• Температурные диапазоны (примеры): 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C, 280 °C, 300 °C
• Среды: для жидких и газовых сред
• Конструкция: двустороннее наблюдение для контроля с обеих сторон и направленного просвечивания
• Сертификаты: TÜV ISO 9001; TÜV SÜD 2014/68/EU (Приложение III); подтверждение материалов нержавеющей стали
• Индивидуальные исполнения: специальные размеры и другие стандарты по запросу
