Смотровое отверстие для использования в промышленности Type 550V

для наблюдениядля вакуумаATEX

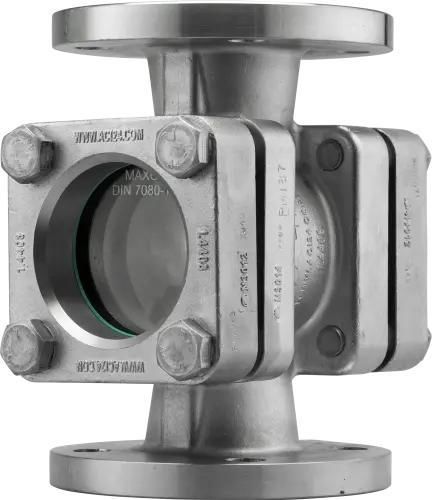

Это вакуумное смотровое стекло для контроля потока (Тип 550V), предназначенное для визуального мониторинга процессов в жидких и газообразных средах; поставляется с фланцевыми соединениями по DIN EN 1092-1 PN 10/16.

Основные характеристики продукта

• Материал уплотнения: novaflon® 500 (100 % чистый, многократно расширенный PTFE) — высокая химическая стойкость, механическая стабильность и отличные уплотняющие свойства.
• Диапазон рабочих температур уплотнения: -60 °C до +200 °C; соответствует требованиям TA-Luft.
• Подтверждённая пригодность для вакуумных применений до 2 mbar абсолютных (верификация независимой внешней испытательной лабораторией).
• Стандартные фланцевые соединения: DIN EN 1092-1 PN 10/16; изготовлено по DIN 11869 (ранее DIN 3237).

Номинальные размеры

• Доступные DN: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200

Номинальное давление

• Варианты PN: PN 10, PN 16

Температурные диапазоны

• Доступные температурные опции / пределы: -60 °C до +200 °C (выбираемые значения на странице продукта: 80 °C, 130 °C, 150 °C, 175 °C, 180 °C, 200 °C)

Опции (встраиваемые на заводе)

• Светодиодное освещение (по запросу также возможно исполнение с ATEX для взрывоопасных зон)
• Исполнение без масла и смазки
• Силикон-свободное исполнение, включая тест «crater»

Исполнение / геометрия фланца

• DN 15 – 50: прямоугольные фланцы
• DN 65 – 200: круглые фланцы

Размеры (выбранные значения по DIN 11869)

• DN 15 — D (PN16): 95, BL: 130, D1: 32
• DN 20 — D (PN16): 105, BL: 150, D1: 32
• DN 25 — D (PN16): 115, BL: 160, D1: 48
• DN 32 — D (PN16): 140, BL: 180, D1: 48
• DN 40 — D (PN16): 150, BL: 200, D1: 65
• DN 50 — D (PN16): 165, BL: 230, D1: 80
• DN 65 — D (PN16): 185, BL: 290, D1: 80
• DN 80 — D (PN16): 200, BL: 310, D1: 100
• DN 100 — D (PN16): 220, BL: 350, D1: 125
• DN 125 — D (PN16): 250, BL: 400, D1: 150
• DN 150 — D (PN16): 285, BL: 480, D1: 175
• DN 200 — D (PN16): 340, BL: 600, D1: 175

Материалы и варианты

• Стандартный продукт: конструкция из нержавеющей стали (стандартные материалы указаны на странице продукта).
• Другие материалы / сплавы по запросу (например: 1.0619 литая сталь, Alloy C22) согласно спецификации заказчика.

Применение / Краткий обзор

• Диапазон рабочего давления: -0,998 до 16 barg
• Температурный диапазон: -60 °C до 200 °C
• Для жидких и газообразных сред
• Номинальные диаметры: DN 15 – 200
• Доступны аксессуары; предварительная проверка TÜV

Характеристики / Технические данные

• Модель / тип: Type 550V
• Материал уплотнения: novaflon® 500 (100 % чистый расширенный PTFE)
• Пригодность для вакуума: подтверждена до 2 mbar абсолютных
• Номинальные давления: PN 10 и PN 16
• Температурный диапазон: -60 °C до +200 °C (выбираемые рабочие температуры)
• Фланцевый стандарт: DIN EN 1092-1 PN 10/16; изготовлено по DIN 11869 (старый DIN 3237)
• Доступные размеры DN: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200
• Исполнение: DN 15–50 прямоугольные фланцы; DN 65–200 круглые фланцы
• Опции: LED-подсветка (ATEX по запросу), исполнение без масла/смазки, силикон-свободное исполнение (тест crater)
• Материалы: стандарт — нержавеющая сталь; другие сплавы (например, 1.0619, Alloy C22) по запросу
• Документация: технический паспорт, чертеж и информационная брошюра доступны (см. документы по продукту)
