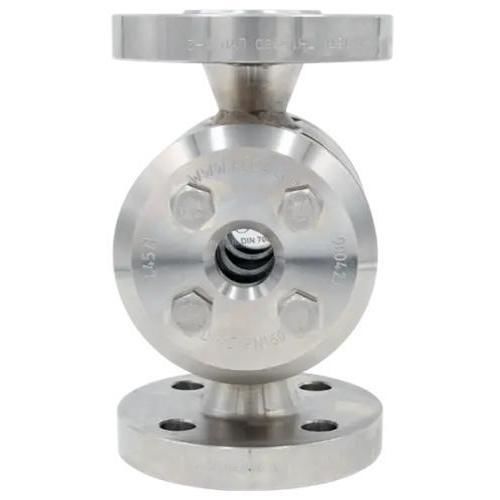

Смотровое отверстие с фланцем Type 520

из закаленного стекладля химических продуктовиз боросиликатного стекла

Смотровое стекло высокого давления Type 520 - это сверхпрочное смотровое стекло, разработанное для промышленных систем высокого давления. Оно имеет прочную коррозионностойкую конструкцию и двухстороннюю видимость для безопасного наблюдения за процессом в режиме реального времени. Основные характеристики <Прочный корпус из коррозионностойкого сплава нержавеющей стали (стандарт: 1.4571); по запросу возможно изготовление из сплавов на основе никеля или Hastelloy® для высокоагрессивных или термически напряженных сред.

Два противоположных смотровых окна из термоупрочненного боросиликатного стекла, изготовленного по DIN 7080, для четкого, безопасного наблюдения с двух сторон и направленного освещения среды.

Фланцевое соединение: промежуточное фланцевое исполнение для фланцев по DIN EN 1092-1 форма B2, позволяющее стандартизированную интеграцию в трубопроводные системы.

Давление: доступно для широкого диапазона номинальных давлений до PN 400.

Типичные области применения: химическая, фармацевтическая, пищевая и энергетическая промышленность, где присутствуют среды с высоким давлением, высокой температурой или агрессивные среды.

Номинальные размеры (DN)

• 25
• 40
• 50
• 65
• 80
• 100
• 125
• 150
• 200

Номинальное давление (PN)

• 63
• 100
• 160
• 250
• 320
• 400

Варианты температуры

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C

Опции

• Двойное остекление

Размеры (выдержка по PN / DN)

• PN 63 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 185 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 185
  • DN65 - BL 340 / D1 8 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 264 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 324 / AL2 300
  • DN125 - BL 500 / D1 125 / AL1 354 / AL2 350
  • DN150 - BL 550 / D1 160 / AL1 435 / AL2 400
  • DN200 - BL 650 / D1 160 / AL1 505 / AL2 480
• PN 100 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 190 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 211 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 239 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 274 / AL2 250
  • DN100 - BL 430 / D1 125 / AL1 354 / AL2 290
  • DN125 - BL 500 / D1 125 / AL1 397 / AL2 350
• PN 160 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 45 / AL1 175 / AL2 140
  • DN40 - BL 260 / D1 45 / AL1 195 / AL2 170
  • DN50 - BL 300 / D1 65 / AL1 241 / AL2 195
  • DN65 - BL 340 / D1 65 / AL1 296 / AL2 220
  • DN80 - BL 380 / D1 80 / AL1 294 / AL2 250
• PN 250 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 48 / AL1 196 / AL2 150
  • DN40 - BL 290 / D1 48 / AL1 221 / AL2 185
  • DN50 - BL 300 / D1 65 / AL1 255 / AL2 200
  • DN65 - BL 340 / D1 65 / AL1 279 / AL2 230
  • DN80 - BL 380 / D1 80 / AL1 334 / AL2 225
• PN 320 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 230 / D1 20 / AL1 186 / AL2 160
  • DN40 - BL 260 / D1 20 / AL1 201 / AL2 195
  • DN50 - BL 300 / D1 30 / AL1 230 / AL2 210
  • DN65 - BL 340 / D1 30 / AL1 254 / AL2 225
  • DN80 - BL 380 / D1 48 / AL1 289 / AL2 275
• PN 400 (DN / BL / D1 / AL1 / AL2):
  • DN25 - BL 280 / D1 20 / AL1 210 / AL2 180
  • DN40 - BL 320 / D1 20 / AL1 220 / AL2 220
  • DN50 - BL 370 / D1 30 / AL1 240 / AL2 235

Характеристики / спецификации

• Деноминация / модель: Тип 520
• Материал корпуса (стандарт): нержавеющая сталь 1.4571; другие высокоэффективные сплавы (на основе никеля, Hastelloy®) по запросу.
• Стекло: предварительно термически напряженное боросиликатное стекло по DIN 7080, два противоположных стекла для двухстороннего наблюдения.
• Стандарт фланца: DIN EN 1092-1 форма B2 (промежуточный фланец).
• Макс. номинальное давление: до PN 400 (доступны варианты для PN 63, 100, 160, 250, 320, 400).
• Температурные характеристики: несколько вариантов температуры до 300°C (выбор зависит от конфигурации).
• Доступные опции: двойное остекление и настраиваемый выбор материала для агрессивных или высокотемпературных сред.
