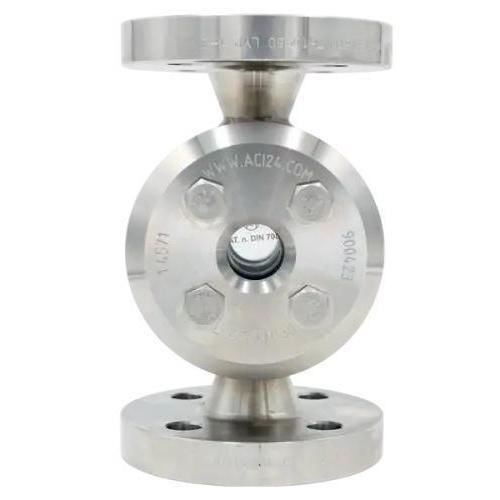

Смотровое отверстие для использования в промышленности Type 520A

для наблюдениядля фармацевтической промышленностидля химических продуктов

Смотровое стекло потока Type 520A — это промежуточное фланцевое устройство для промышленных высоконапорных применений, обеспечивающее двусторонний визуальный контроль рабочей среды. Разработано для работы при повышенных давлении и температуре; доступно в стандартной нержавеющей стали или в специальных сплавах для агрессивных или термически нагруженных сред.

Материалы и конструкция

• Корпус: коррозионно-стойкие сплавы нержавеющей стали (стандарт: 1.4571); по запросу — никелевые сплавы или Hastelloy®.
• Два противоположных смотровых окна из термомеханически закалённого боросиликатного стекла согласно DIN 7080 для чистого обзора с обеих сторон.

Нормы, расчёт и соединения

• Конструкция с промежуточной фланцей, совместима с фланцами по ASME B16.5; присоединительные фланцы соответствуют DIN EN 1759-1.
• Проектирование, расчёт прочности и изготовление в соответствии с PED 2014/68/EU и AD 2000; возможны индивидуальные исполнения.

Размеры и примечания к чертежам

• Длина между фланцами (face-to-face) по DIN EN 558-1 FTF 2, если конструктивно возможно; конкретные размеры по подтверждению заказа или по чертежу заказчика.
• Свободный обзор (D1) зависит от класса давления и размера.
• Предоставляются чертежи сечений и размеров; исполнение по применимым стандартам, где возможно.

Применение и область использования

• Предназначено для высоконапорных процессов в химической, фармацевтической, пищевой и энергетической промышленности и других отраслях.
• Подходит для жидких и газообразных сред; доступны варианты для агрессивных или высокотемпературных сред.

Технические характеристики / кратко

• Модель: Type 520A
• Материалы: стандартная нержавеющая сталь (1.4571); опционально никелевые сплавы или Hastelloy®
• Смотровые окна: термоупрочнённое боросиликатное стекло (DIN 7080)
• Фланцевое присоединение: DIN EN 1759-1 (совместимо с ASME B16.5)
• Условные проходы (NPS): 1" – 8"
• Классы давления: Class 300, 400, 600, 900, 1500 lbs (до Class 1500; рабочее давление возможно до прибл. 250 barg в зависимости от размера и класса)
• Температурная стойкость: до 300 °C (в зависимости от выбора стекла и материалов)
• Опции: двойное остекление; возможны специальные исполнения и материалы по запросу
• Нормы и соответствие: PED 2014/68/EU, AD 2000
• Визуальность: двусторонний обзор для контроля процесса и целевой подсветки
