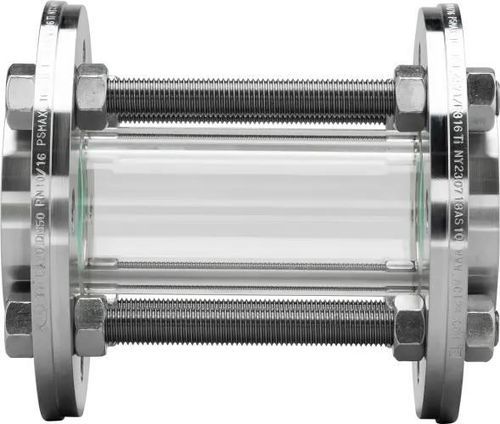

Смотровое отверстие для химических продуктов Type 620A

из нержавеющей сталидля гигиенических целейдля наблюдения

Трубчатое смотровое стекло тип 620A обеспечивает полный обзор 360° рабочего вещества через цилиндр из боросиликатного стекла и предусмотрено для фланцевых соединений по ASME B16.5.

Обзор

• Полная 360° визуальная инспекция через трубку из боросиликатного стекла.
• Фланцевое соединение на обоих концах; стандартные фланцы из нержавеющей стали, другие материалы по запросу.
• Подходит для жидких и газообразных сред; конструкция с минимальными мёртвыми объёмами для гигиенически требовательных процессов.

Материалы и уплотнения

• Стекло: боросиликатное стекло 3.3 (DIN ISO 3585) для высокой термо- и химстойкости и хороших оптических свойств.
• Стандартный материал фланца: нержавеющая сталь 1.4571 (316Ti); по запросу доступны специальные сплавы (Hastelloy®, дуплексные стали и др.).
• Уплотнения: выбор из широкой палитры (>50) плоских прокладочных материалов, напр.: PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400 и классические волокнистые материалы.

Нормы и сертификация

• Проектирование, расчёт прочности и изготовление в соответствии с AD 2000 и PED 2014/68/EU.
• Фланцевое соединение соответствует сопрягаемым фланцам ASME B16.5 RF 150 lbs.
• Сертифицированное качество (ссылки TÜV / ISO указаны на странице продукта).

Опции

• Специальные длины.
• Защитный кожух из PETg.
• Защитный кожух из перфорированного листа.

Основные компоненты

• Гайки
• Фланец
• Резьбовая стяжка
• Цилиндр из боросиликатного стекла
• Прокладка

Размеры (выбранные NPS с ключевыми значениями)

• NPS 1/2": LK 60 mm · DF 35 mm · D 95 mm · PS 16 barg
• NPS 3/4": LK 70 mm · DF 43 mm · D 105 mm · PS 16 barg
• NPS 1": LK 79 mm · DF 51 mm · D 115 mm · PS 16 barg
• NPS 1 1/2": LK 98 mm · DF 73 mm · D 150 mm · PS 16 barg
• NPS 2": LK 121 mm · DF 92 mm · D 165 mm · PS 16 barg
• NPS 3": LK 152 mm · DF 127 mm · D 200 mm · PS 10 barg
• NPS 4": LK 190 mm · DF 157 mm · D 230 mm · PS 10 barg
• NPS 6": LK 241 mm · DF 216 mm · D 285 mm · PS 7 barg
• NPS 8": LK 298 mm · DF 270 mm · D 345 mm · PS 5 barg

Характеристики / технические спецификации

• Наименование: 620A
• Класс давления: Class 150 lbs (фланец)
• Макс. рабочее давление (в зависимости от NPS): до 16 barg для меньших размеров (см. размеры по NPS)
• Термостойкость: до 300 °C (в зависимости от исполнения)
• Номинальные размеры: NPS 1/2" – 8"
• Стандартное фланцевое соединение: ASME B16.5 RF 150 lbs
• Стандартный материал фланца: нержавеющая сталь 1.4571 (316Ti); специальные материалы по запросу (Hastelloy®, duplex и т.д.)
• Стекло: боросиликатное стекло 3.3 (DIN ISO 3585)
• Уплотнения: широкий выбор плоских прокладочных материалов (>50), включая PTFE (Teflon®), NBR, novaphit® MST-XP, KlingerSil® C4400
• Проектирование/изготовление: соответствует AD 2000 и PED 2014/68/EU
• Применение: мониторинг процессов с жидкими и газообразными средами; гигиеничная конструкция с низким мёртвым объёмом
• Возможны изготовления под заказ и аксессуары (защитные кожухи, специальные длины и т.д.)
