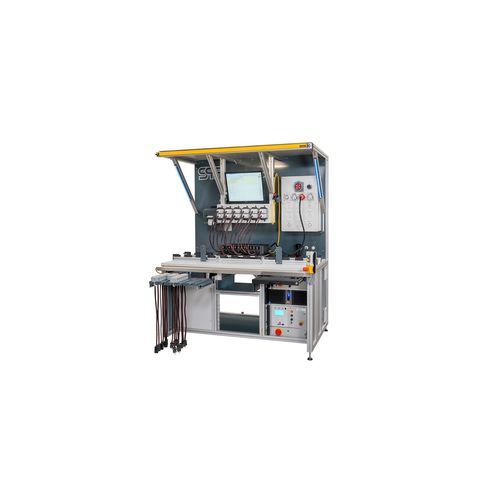

Полностью автоматизированный тестер соответствия параметрам электробезопасности

Обзор
Автоматизированная система тестирования для проверки проводимости, испытаний заземления (контактного проводника) и испытаний на высокое напряжение (Hipot) для нескольких 19'' MPH PDU. Предназначена для тестирования PDU с количеством выходов до 24 и для работы с разными типами розеток и разъемов через адаптеры.

Отрасль
электротехническая промышленность

Задача
Проверять разнообразные блоки распределения питания на одном испытательном месте: контактировать и тестировать до 24 выходов на изделие, валидировать разные типы выходов и конфигурации разъемов, а также сохранять результаты, привязанные к каждому DUT.

Решение
Сложная коммутационная матрица адресует каждый выход индивидуально. Идентификация DUT по штрихкоду выбирает соответствующую программу тестирования на ПК системы. Датчики подтверждают корректный контакт с каждой розеткой и адаптером. Сначала выполняются проверки проводимости, затем испытания заземления и высоковольтные испытания для каждой клеммы/разъема. Безопасность оператора обеспечивается световым занавесом. Адаптерные кабели позволяют тестировать различные стандарты разъемов.

Преимущества

• Поставляется «под ключ»: фиксация DUT, адаптация и эргономичная организация рабочего места
• Простая, интуитивная эксплуатация персоналом с базовой подготовкой
• DUT подключается один раз; вся последовательность тестов выполняется автоматически
• Сетевая интеграция: автоматическое сохранение данных тестов (XML или Access) в указанное место
• Короткие циклы благодаря эффективной организации рабочего места и световому занавесу
• Все параметры теста настраиваются через ПО
• Ежедневный автоматический тест на тестовом манекене; если тест не пройден — дальнейшее тестирование блокируется
• Рабочее место соответствует требованиям EN 50191
• Автоматические проверки проводки, короткого замыкания и высоковольтные испытания для всех клемм DUT

Технические характеристики

• Поддержка нескольких 19'' MPH PDU; рассчитано до 24 выходов
• Проверка проводимости всех соединений через I/O сигналы
• Испытание защитного проводника до 30 A AC
• Испытание на высокое напряжение до 5 500 V AC / 6 000 V DC (ток испытания 2–3 mA)
• Коммутационная матрица для адресации каждого выхода
• Датчики для проверки контакта розетки и корректного подключения адаптера
• Идентификация DUT по штрихкоду; данные DUT используются для выбора программы тестирования
• Поддержка различных адаптерных кабелей для проверки разных типов разъемов
• Автоматическое сохранение результатов в формате XML или Access в сетевые хранилища
• Ежедневный автоматический тест манекеном; блокировка при неуспехе
• Рабочее место соответствует EN 50191
