Испытательная система для электрического двигателя

статоровнепереноснаяавтоматическая

Описание продукта

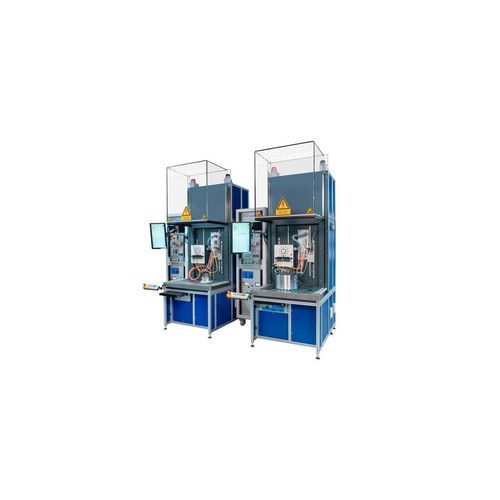

Для контроля статоров до и после пропитки были внедрены две практически идентичные испытательные станции. Обе станции могут взаимозаменяться для обоих типов испытаний, что позволяет покрывать пиковые нагрузки производства. Конструкция учитывает широкий спектр образцов (DUT) и требование коротких циклов.

Отрасль
Электродвигатели

Задача
Системы испытаний должны были быть интегрированы в производственную линию. Несмотря на значительное разнообразие размеров DUT, решение должно обеспечивать высокую гибкость при минимальных временах испытаний.

Требуемые испытания

• Определение полярности (северный/южный полюс)
• Испытание частичных разрядов в условиях производства
• Испытание давления/герметичности системы охлаждения статора

Решение
Для обеспечения требуемой гибкости в систему была встроена универсальная интерфейсная площадка для DUT, позволяющая подключать все варианты без переналадки станции. Для сокращения времени цикла выбран пневматический зажим.
Разработаны специальные высоковольтные адаптеры для проверки полярности; они вставляются в DUT и остаются в нем во время испытания благодаря своей высокой электрической прочности.
Было программно реализовано индивидуальное программное обеспечение, которое позволяет создавать и сохранять последовательности испытаний в корпоративной сети. При сканировании 2D-штрихкода на DUT станция автоматически загружает правильную последовательность, а параметры подставляются из сетевой базы данных. Безопасность персонала обеспечивается испытательным кожухом с защитой от защемления.
Специально разработанный тестовый манекен автоматически проверяет станцию при запуске; при неудачном тесте манекена дальнейшие испытания не допускаются.

Преимущества

• Поставка под ключ включая проектирование рабочего места, адаптацию и программное обеспечение
• Автоматическое тестирование после одноразового подключения DUT
• Создание последовательностей тестов на станции и их заполнение параметрами из сетевой базы данных
• Простая интеграция в производственную линию
• Сервисно-дружелюбная конструкция
• Короткие тактовые времена
• Высокая гибкость за счет универсального интерфейса DUT

Характеристики / технические спецификации

• Универсальная интерфейсная площадка для широкой вариативности DUT
• Пневматический зажим для сокращения времени испытаний
• Проверка полярности с высоковольтными адаптерами (не требуется снятие)
• Интегрированное измерение частичных разрядов для производственной среды
• Испытание давления/герметичности системы охлаждения статора
• Испытание защитного проводника (PE)
• Измерение сопротивления изоляции (обмотки, корпус, датчики)
• Высоковольтные испытания AC/DC (обмотки, корпус, датчики)
• Измерение трехфазного сопротивления
• Измерение сопротивления отдельных датчиков
• Сурж-тесты (импульсные перенапряжения)
• Измерение частичных разрядов при сурж- и высоковольтных тестах
• Автоматическая загрузка последовательностей по 2D-штрихкоду и сетевой базе данных
• Встроенный тестовый манекен для автоматической верификации станции
• Испытательный кожух с защитой от защемления
• Поставка под ключ включая проектирование рабочего места, адаптацию и программное обеспечение
