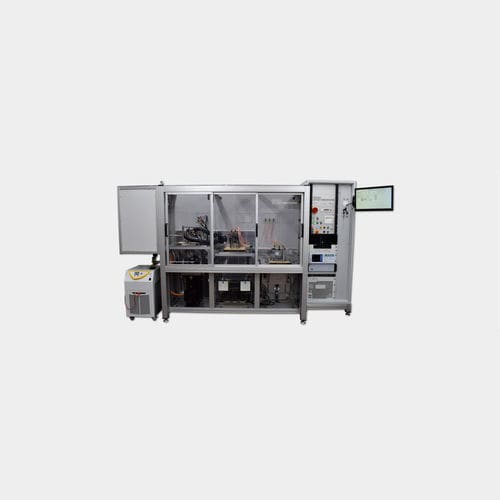

Испытательная система не определено

для электрического двигателянепереноснаяавтоматическая

Обзор продукта
Испытательная система для инверторов 48 В и трехфазных асинхронных двигателей (применения mild‑hybrid) с интегрированной имитацией окружающей среды от -20 °C до +70 °C для функциональных и ресурсных испытаний.

Отрасль
Автомобильная промышленность / электрические двигатели

Задача
Провести приближенные к реальным статические и динамические испытания агрегатов мотор/инвертор. Необходимо воспроизвести температурные экстремумы и обеспечить возможность длительных ресурсных исследований, невозможных на производстве из‑за коротких тактов.

Решение
Компактная система объединяет три отдельные, но интегрированные станции, позволяющие проводить раздельные и комбинированные испытания мотора, инвертора и полного узла.

• Моторная станция: Испытываемый мотор приводится в действие 48‑В инвертором на выбираемых точках нагрузки. Измерения: напряжение, ток до 500 A, расчёт COS‑Phi, расчёт мощности и испытание Locked‑Rotor (блокировка ротора для измерения тока короткого замыкания).
• Станция инвертора: Инвертор подключается к имитатору двигателя и к системе охлаждения. Испытания: измерение напряжения и тока до 400 A, верификация мощности и проверка корректности CAN‑коммуникации.
• Станция полного комплекса: DUT (инвертор + мотор) подключается к питанию 48 V и охлаждающе‑нагревающему циклу. Нагрузочная машина, связанная с шкивом, обеспечивает полностью автоматические испытания. Автоматическая разрядка ПО по окончании теста обеспечивает безопасность персонала.

Преимущества

• Испытания в реальных климатических условиях
• Компактное сочетание трех специализированных испытательных станций
• Полностью автоматические последовательности испытаний после подключения
• Низкая потребность в персонале
• Простота и интуитивность управления
• Возможность расширения для будущих DUT и дополнительных интерфейсов
• Высокая гибкость благодаря продуманному конструктиву компонентов
• Настраиваемые ресурсные испытания для всех компонентов DUT
• Возможность тестирования DUT разных производителей на одном стенде

Технические характеристики (фрагмент)

• Измерение тока двигателя: до 500 A
• Измерение тока инвертора: до 400 A
• Температурный диапазон для ресурсных испытаний: -20 °C до +70 °C
• Нагрузочная машина: настраиваемые точки нагрузки, ±120 Nm, ±3 000 об/мин
• Электронно управляемые источники напряжения/тока: до ±385 A и 0–60 V
• Функции измерений: напряжение, ток, расчёт COS‑Phi, расчёт мощности, Locked‑Rotor
• Интерфейсы связи: множественные (включая проверку CAN)
• Тестируемые компоненты: инвертор 48 V и трехфазные асинхронные двигатели (mild‑hybrid)
• Конфигурация системы: три комбинированные станции для отдельных и комплексных испытаний
• Полностью автоматические последовательности испытаний и автоматическая разрядка для обеспечения безопасности
