Электрическая испытательная система

компактнаяавтоматическая

Обзор продукта
Полностью автоматические кофемашины производятся как для профессионального, так и для бытового рынка, что приводит к росту объёмов и требует автоматизированных, соответствующих стандартам приёмочных испытаний, адаптированных к национальным электросетям.

Отрасль
Бытовая техника

Задача
Массовое производство компактных автоматических кофемашин требует гибкой программно-управляемой испытательной системы, поддерживающей различные напряжения и частоты сети, международные типы вилок, обеспечивающей безопасность рабочего места в соответствии с EN 50191, регистрирующей все данные испытаний на ПК и выполняющей автоматические ежедневные dummy-тесты.

Решение

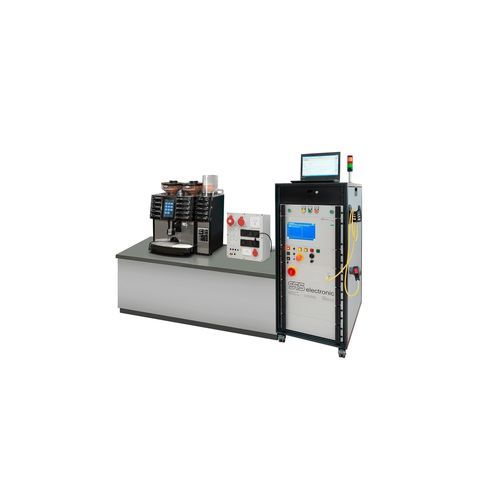

Копактный тестер KT 1885B с специализированным модулем для кофемашин, встроенный в испытательный стеллаж и совмещённый с отдельным стандартным ПК или ноутбуком, подключенным по Ethernet (LAN). Тестер программируемый и выполняет испытания безопасности и функциональные проверки. Отдельная панель подключений объединяет международные разъёмы и оставляет место для расширений. В стеллаже интегрированы двухручная блокировка и контакт для проверки защитного проводника; dummy в стеллаже обеспечивает автоматические ежедневные dummy-тесты.

Преимущества

• Модульная, готовая к будущему архитектура с отдельным стандартным ПК и сетевым ПО для испытаний
• Программируемое электронное питание и настраиваемые последовательности тестов
• Комплексное решение «под ключ» с организацией рабочего места и отдельной панелью подключений
• Интуитивно понятная эксплуатация для обученного персонала
• Однократное подключение образца и полностью автоматическая последовательность испытаний
• Автоматическое сохранение данных испытаний в выбранное сетевое место или базу данных
• Долгий срок службы и обслуживаемая конструкция
• Все параметры и пределы настраиваются через ПО
• Безопасность рабочего места в соответствии с EN 50191
• Короткие циклы за счёт испытательной техники с ограничением тока безопасности
• Автоматический ежедневный dummy-тест

Тесты безопасности

• Проверка защитного проводника: 1 – 30 A AC / 0 – 10 Ω
• Изоляционное испытание: 100 – 6 000 V DC / 0,25 MΩ – 10 GΩ
• Hipot AC: 100 – 5 500 V AC / 0 – 3 mA
• Hipot DC: 100 – 6 000 V DC / 0 – 10 mA

Функциональные тесты

• Проверка проводимости: 24 V DC / 0 – 600 mA
• Измерение сопротивления: 0 – 1 000 Ω
• Измерение тока: 0 – 16 A (AC и DC)
• Измерение напряжения: 0 – 300 V (AC и DC)
• Измерение активной мощности: 0 – 4 000 W
• Измерение реактивной мощности: 0 – 4 000 VAR
• Измерение полной мощности: 0 – 4 000 VA
• Коэффициент мощности (cos φ): -1 до +1
• Измерение эквивалентного тока утечки: 10 – 270 V / 0 – 10 mA

Технические характеристики

• Стандартный компактный тестер: KT 1885B (программируемый)
• ПК/ноутбук со стандартным ПО, подключение Ethernet (LAN)
• Отдельная панель подключений для множества международных разъёмов и будущих расширений
• Двухручная блокировка и контакт для проверки защитного проводника, интегрированные в испытательный стеллаж
• Крепление для dummy для ежедневных проверок
• Соответствие EN 50191 для безопасности рабочего места
• Автоматическое сохранение данных в сетевом режиме (выбранное место / база данных)
• Короткие циклы благодаря испытательной технике с лимитированным безопасным током
