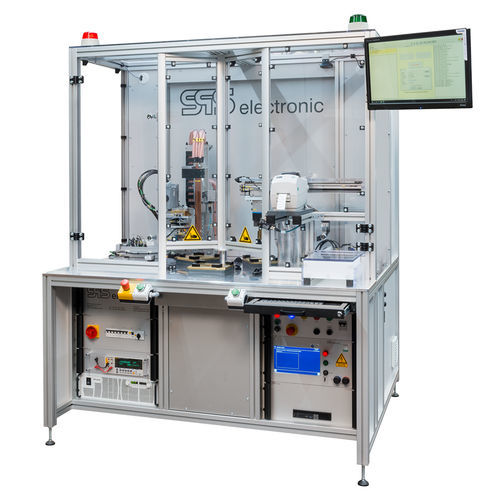

Тестер диэлектрической прочности

датчикадля промышленностикомпактный

Поворотный индексационный стол для функционального и безопасного тестирования датчиков тока на эффекте Холла. Короткое время тестирования и компактная конструкция. Задача Для обеспечения максимально короткого времени цикла — менее 30 секунд — датчики тока должны подключаться полностью в автоматическом режиме после их ручной установки. В случае обнаружения неисправного тестируемого устройства (DUT) оно должно автоматически выбрасываться. Поскольку на одной системе тестируются различные версии датчиков тока, тестовый адаптер должен заменяться менее чем за 5 минут. После замены необходимо проверить, установлен ли подходящий адаптер для конкретного тестируемого устройства. Решение Благодаря использованию поворотного индексационного стола с тремя испытательными станциями удалось не только создать чрезвычайно компактную систему, но и сократить время испытания до максимум 30 секунд на каждое испытуемое устройство. Пользователь защищён от движения поворотного стола благодаря защитному кожуху в сочетании с двухручным управлением. Это позволяет избежать непреднамеренного вмешательства и риска защемления. Станция 1 Ручная установка тестируемого устройства и его правильное позиционирование с помощью центрирующего болта. При нажатии на двухручное управление тестируемое устройство перемещается на следующую станцию. Станция 2 Испытуемое устройство полностью автоматически подключается к токовым контурам, после чего выполняется проверка функционирования и испытание высоким напряжением. При повторном нажатии на двухручное управление испытуемое устройство перемещается на следующую станцию. Станция 3 Если испытуемое устройство распознается как неисправное, оно автоматически отбраковывается на станции 3 с помощью захвата. Испытуемые устройства, прошедшие испытания, поступают на первую станцию, где их может извлечь и маркировать пользователь. ПРЕИМУЩЕСТВА Компактная конструкция за счёт использования поворотного индексационного стола Короткое время испытаний Полностью автоматическая последовательность операций после ручной загрузки
