Электрическая испытательная система

для использования в автомобиляхдля электрических транспортных средствдля электрического двигателя

Обзор
ПК‑управляемая испытательная система с большой изолированной испытательной камерой, предназначенная для статоров и полных E‑осей для электрических спортивных автомобилей. Система обеспечивает полностью автоматические предварительные серийные испытания с автоматическим выбором программы при сканировании DMC‑кода.

Отрасль
Автомобильная промышленность / Электродвигатели

Задача
Статор и полные E‑оси необходимо проверять на работоспособность и безопасность до установки. Испытательная установка должна размещать образцы от мелких статоров до полных электрических осей и обеспечивать проведение полного предсерийного тестирования.

Решение

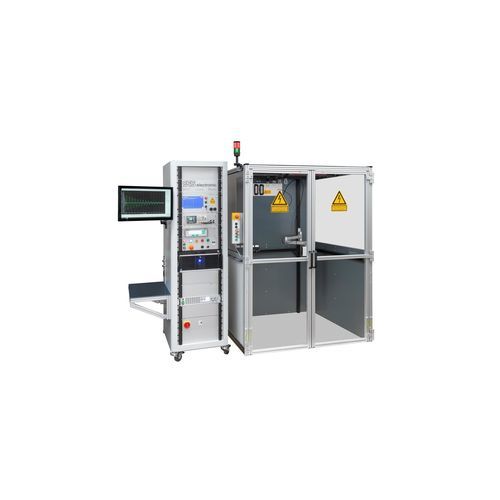

Разработана испытательная установка с двустворчатой защитной дверью и полностью изолированным внутренним пространством. Испытательная и защитная техника размещены в мобильном 19" ESD шкафу. Подключение выполняется через испытательные адаптеры с интерфейсами для датчиков обмоток и температуры. Сканирование DMC‑кода образца автоматически выбирает нужную программу; закрытие двери и нажатие кнопки Пуск запускают полностью автоматическую последовательность.

Функции / Ключевые испытания

• Измерение окружающей температуры (при необходимости — температуры обмотки)
• Измерение сопротивления обмоток с анализом симметрии и температурной компенсацией до 20 °C
• Измерение сопротивления температурных датчиков с компенсацией до 20 °C
• Измерение индуктивности обмоток с анализом симметрии
• Испытание сопротивления изоляции трёх фаз относительно корпуса
• Высоковольтные испытания AC/DC между тремя фазами и корпусом; свободно настраиваемый подъём напряжения
• Испытание перенапряжением с измерением частичных разрядов и выравниванием ротора
• Измерение уравнивания потенциалов в до 5 выбираемых точках

Преимущества

• Простая интуитивная эксплуатация для обученного персонала
• Образец подключается один раз; вся последовательность тестов выполняется автоматически
• Параметры и настройки можно изменять в любое время через ПО
• Безопасность рабочего места в соответствии с EN 50191
• Большая испытательная камера для полных E‑осей, включая монтажные тележки для тяжёлых/габаритных изделий

Технические данные / Спецификации

• Испытание перенапряжением до 6 000 V DC
• Измерение частичных разрядов (PD) во время HV и перенапряжения, PD‑измерение по IEC
• Испытание сопротивления изоляции DC 100–6 000 V
• Высокое напряжение AC 100–5 500 V
• Высокое напряжение DC 100–6 000 V
• Датчик для температурной компенсации
• Внутренние размеры (HxWxD): 2 000 x 1 600 x 1 800 мм
• Мобильный 19" ESD шкаф для размещения испытательной и защитной техники
