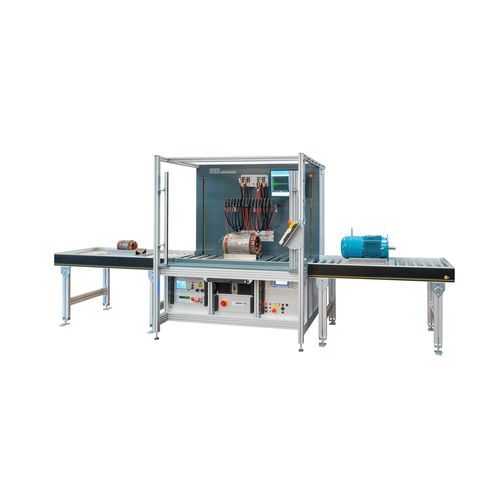

Испытательная система импеданса

для электронной промышленностистаторовнепереносная

Обзор
После производства электродвигателей средней мощности статоры проверяются на безопасность и работоспособность. Производство характеризуется широким ассортиментом изделий, малыми сериями и высокими требованиями к качеству. Закон о ответственности за продукцию требует постоянного хранения всех данных испытаний.

Отрасль
Электродвигатели

Задача
Клиенты требуют автоматизации существующих испытательных участков, сокращения тактового времени, углубления диагностики и гарантий качества. Управление должно быть простым, чтобы его могли выполнять полуквалифицированные операторы. Также предъявляются высокие требования к безопасности персонала.

Решение
Компьютеризированная система испытаний с релейной матрицей для трехфазных двигателей (до 4 уровней скорости). Высоковольтная релейная матрица позволяет сочетать испытания на электрическую прочность (hipot) и функциональные измерения при низком сопротивлении. Управление осуществляется с помощью расширенного стандартного ПО DAT. Безопасность персонала обеспечивается сертифицированной световой завесой с трех сторон и отражающим зеркалом. На ПК системы можно хранить неограниченное количество программ испытаний; заказчик может создавать или повторно использовать программы. Результаты испытаний автоматически сохраняются в формате XML или Access в указанном сетевом расположении. Отдельный автоматический тест с макетом (dummy) проверяет функциональность системы; успешный dummy‑тест обязателен перед началом регулярных испытаний.

Преимущества

• Поставляется «под ключ»: подача образцов, адаптация и эргономичное оформление рабочего места
• Простое, интуитивное управление для полуквалифицированного персонала
• Образец подключается только один раз; вся последовательность испытаний выполняется автоматически
• При сетевой работе все данные испытаний автоматически сохраняются в указанном месте / базе данных
• Долгий срок службы и сервисо‑дружественная конструкция
• Короткие тактовые времена за счёт эффективной организации рабочего места со световой завесой
• Все значения и настройки можно задать через программное обеспечение
• Автоматический dummy‑тест перед производственными испытаниями
• Защита рабочего места в соответствии с EN 50191

Характеристики / технические спецификации

• Испытание на электрическую прочность (hipot): 5 500 В для обмоток, корпусов и датчиков
• Испытание на перенапряжение / стойкость: до 6 000 В
• Измерение сопротивления низких значений для обмоток и датчиков
• Контроль вращающегося магнитного поля с помощью датчиков
• Релейная матрица для трехфазных двигателей с до 4 уровней скорости
• Высоковольтная релейная матрица для комбинированных испытаний безопасности и функциональных измерений
• Управление: расширенное стандартное ПО DAT; неограниченное количество программ испытаний хранится на ПК
• Автоматический экспорт и сохранение результатов в XML или Access в сеть
• Сертифицированная световая завеса (3 стороны) с отражающим зеркалом для безопасности персонала
• Ежедневный автоматический dummy‑тест обязателен перед началом испытаний
• Разработано для автоматизации, коротких тактов и эксплуатации полуквалифицированным персоналом
